Standard-SpeicherWarenspeicher mit Kammdesign für einfaches Einfädeln, Kapazität bis 100 m

1 / 2

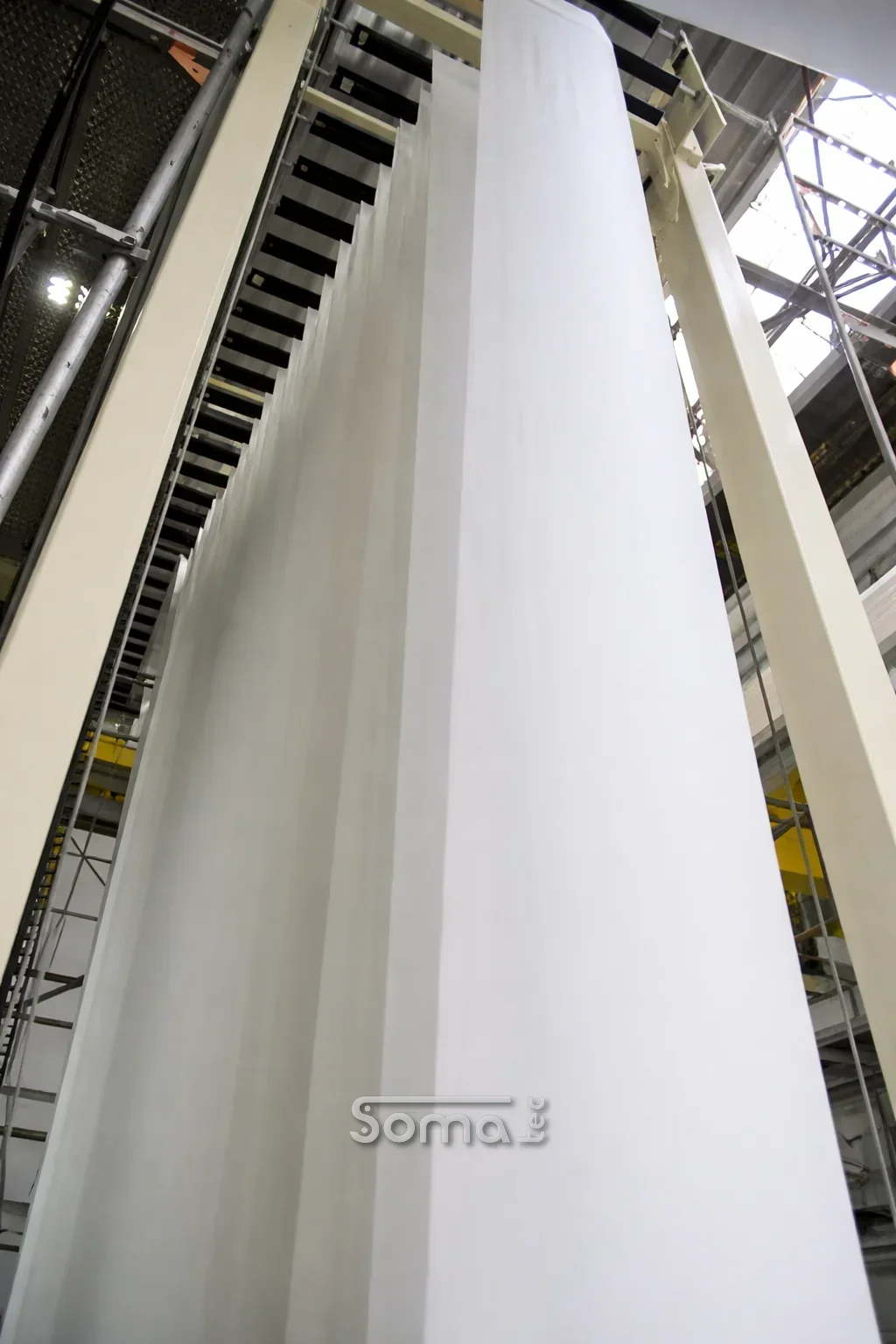

Der SOMATEC ACC-S ist ein Standard-Bahnspeicher (Accumulator) für die Pufferung von Materialbahnen zwischen zwei Prozessschritten. Während eine Maschine kurz stoppt — zum Beispiel beim Rollenwechsel — läuft die restliche Linie weiter. Der Speicher gleicht die Geschwindigkeitsdifferenz aus und verhindert Linienstillstand.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Max. Geschwindigkeit200 m/min

Max. Arbeitsbreite3.000 mm

Speicherkapazitätbis 100 m

AntriebSpindel

BauartKammdesign

Laufrichtungunten-oben

Vorteile

Kontinuierlicher Bahntransport bei stehendem Rollenwechsel für unterbrechungsfreie Produktion

Einfaches Einziehen der Warenbahn durch Kammwalzendesign

Speicherkapazität bis 100 m Bahnlänge bei bis zu 3.000 mm Arbeitsbreite

Feinfühlige Regelung durch mechanische oder pneumatische Gewichtsentlastung des Walzenwagens

Kompakte Bauweise durch optionales Mehrfach-Schlaufensystem

Erweiterbar mit ein- und auslaufseitigen Abzugswalzen und Bahnkantensteuerung

Verfügbare Optionen

Zugwalzenoptional

Pneumatischer Antrieboptional

Doppelschlaufeoptional

Bahnkantensteuerungoptional

Weitere Optionen auf Anfrage

Einsatzgebiete

SOMATEC Bahnspeicher sorgen für kontinuierlichen Materialfluss in jeder Converting-Linie — der Puffer zwischen den Prozessschritten.

Beschichtungslinien — Pufferung zwischen Abwickler und Beschichtungsstation für unterbrechungsfreien Rollenwechsel

Laminierlinien — Ausgleich von Geschwindigkeitsunterschieden zwischen Laminier- und Wickelstation

Drucklinien — Kontinuierlicher Bahnlauf auch bei Rollenwechsel oder Formatumstellung

Kalandrierlinien — Pufferung zwischen Kalander und Aufwicklung für konstante Liniengeschwindigkeit

Converting-Linien — Überall dort, wo zwei Prozessschritte mit unterschiedlichen Geschwindigkeiten arbeiten

Warum der ACC-S?

Das Kammwalzendesign ermöglicht besonders einfaches Einziehen der Warenbahn. Der elektromotorische Spindelantrieb mit Gewichtsentlastung sorgt für feinfühlige Regelung. Optionale Doppelschlaufe und Zugwalzen erweitern die Einsatzmöglichkeiten.

Typische Konfigurationen

Standard-Puffer: ACC-S mit Kammdesign für einfaches Einfädeln bei Produktwechsel

Erweiterte Kapazität: ACC-S mit Doppelschlaufe für kompakte Bauweise bei höherem Speichervolumen

Inline-Pufferung: ACC-S mit ein- und auslaufseitigen Zugwalzen und Bahnkantensteuerung

Warum SOMATEC

Über 35 Jahre Spezialisierung — SOMATEC ist einer der führenden Hersteller für Wickelmaschinen und Converting-Sondermaschinen. Jahrzehntelange Erfahrung in der Entwicklung und Fertigung für die anspruchsvollsten Industrie-Anwendungen.

Made in Germany — Robuste Bauweise, präzise Mechanik und langlebige Komponenten. Konstruiert und gefertigt in Hameln, Deutschland — für 24/7-Industriebetrieb in Kunststoff-, Vliesstoff-, Papier- und Bodenbelagsindustrie.

Modulare Wickelkomponenten — Vielseitige Funktionseinheiten erlauben kundenspezifische Konfigurationen. Vom kompakten Basisgerät bis zur Hochleistungslinie — jede Maschine wird exakt auf den Kundenprozess zugeschnitten.

Bewährt bei internationalen Marktführern — Referenzen in Nonwoven, Papier, Folien, Composites, Bodenbeläge, Klebebänder, Kunstleder und technischen Textilien. SOMATEC-Maschinen laufen weltweit in den anspruchsvollsten Produktionslinien.

Häufige Fragen

Was ist ein Bahnspeicher? — Ein Bahnspeicher (Accumulator) puffert Materialbahnen zwischen zwei Prozessschritten. Wenn eine Maschine vor oder nach dem Speicher kurz stoppt (z.B. beim Rollenwechsel), läuft der Rest der Linie weiter — der Speicher gleicht die Geschwindigkeitsdifferenz aus.

Wann brauche ich einen Speicher? — Immer dann, wenn zwei Prozessschritte mit unterschiedlichen Geschwindigkeiten oder Stillstandszeiten arbeiten. Typisch: zwischen Abwickler und Beschichtungsstation, oder zwischen Trockner und Aufwickler.

Was unterscheidet den ACC-S von ACC-P und ACC-HD? — ACC-S ist die Standard-Variante für normale Bahnspannungen, ACC-P nutzt pneumatische Systeme für empfindliche Materialien, ACC-HD ist die Schwerlast-Ausführung für schwere Bahnen und hohe Spannungen.

Kann SOMATEC bei der Speicher-Dimensionierung beraten? — Ja — wir berechnen die benötigte Speicherlänge basierend auf Liniengeschwindigkeit, Wechselzeit und Pufferanforderungen.
