WendewicklerAchslos mit verschiebbaren Spannfuttern — für Papier, Folien und Verbundmaterialien
1 / 2

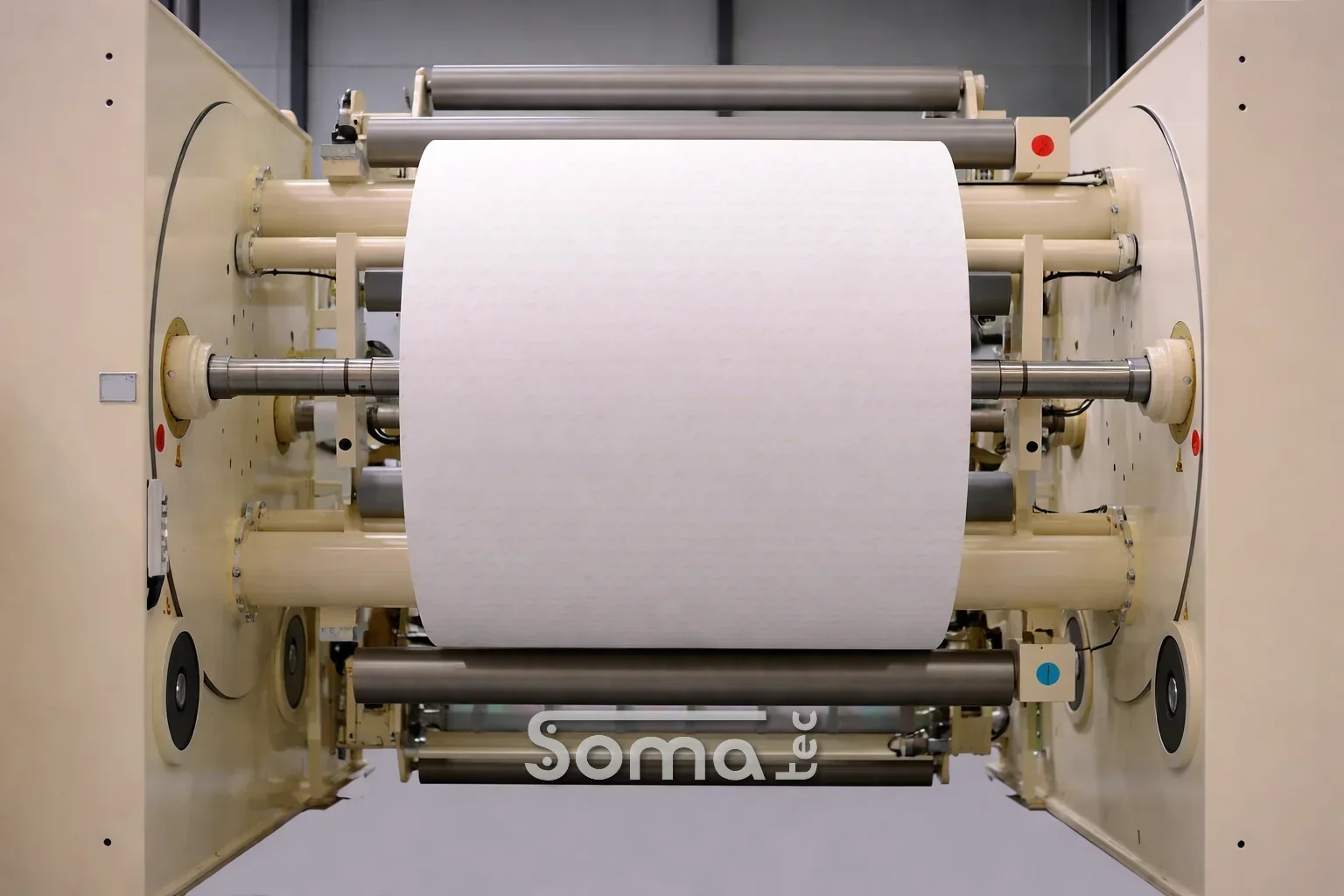

Der SOMATEC ATW-C ist ein kompakter Wendewickler in wellenloser Ausführung für die automatische Aufwicklung bei voller Produktionsgeschwindigkeit. Die Rollen werden ohne Wickelwellen direkt über Spannfutter aufgenommen. Ideale Lösung für Einbausituationen mit begrenztem Platzangebot.
Nonstop-Aufwicklung durch automatischen Rollenwechsel auf präparierte Hülsen bei voller Produktionsgeschwindigkeit
Perfekte Wickelqualität durch wahlweise Kontakt- oder Spaltwicklung mit motorisierten Reiterwalzen
Hohe Rollengewichte bis 5.000 kg durch achslose Rollenaufnahme mit verschiebbaren Spannfuttern
Beide Wickelrichtungen möglich — optionale Längsschneideinrichtung zum Randbeschnitt
Effizientes Rollenhandling durch automatische Entsorgung über Hubwagen oder Hubtisch
Erweiterbare Basismaschine — der ATW-C kann individuell an Materialanforderungen angepasst und mit verschiedenen Handlingskomponenten ergänzt werden
Verfügbare Optionen
RollenwechselTAC / NTC
Kontakt-/Spaltwicklung ja
Andruckwalzeangetrieben
Motorisierte Reiterwalzenoptional
LängsteileinrichtungSchere / Messer
RollenentsorgungHubwagen / Hubtisch
Weitere Optionen auf Anfrage
Einsatzgebiete
Der SOMATEC ATW-C ist die kompakte Lösung für automatische Aufwicklung in Einbausituationen mit begrenztem Platz. Verarbeitet alle gängigen Converting-Materialien wellenlos.
Folien-Converting — Verpackungsfolien, Schrumpffolien, technische Folien und Barrierefolien
Vliesstoff-Verarbeitung — Nonwovens für Hygiene-, Medizin- und Filtrations-Produkte
Papier- und Kartonverarbeitung — Beschichtungs-, Laminier- und Drucklinien
Klebeband-Industrie — Zuführung von Tape-Substraten, Releaseliner und selbstklebenden Bahnen
Bodenbelagsproduktion — PVC-Bodenbeläge (LVT, Vinyl), Trägerbahnen und Dekorfolien
Kunstleder-Produktion — PVC- und PU-Kunstlederbahnen
Technische Textilien — Geotextilien, Filtermaterialien und beschichtete Textilien
Dachbahnen & Baufolien — Bitumenbahnen, Dampfsperren und Abdichtungsfolien
Warum der ATW-C?
Die bewährte Konstruktion des ATW-C mit in den Seitengestellen verfahrbaren Pinolen bietet zuverlässige achslose Rollenaufnahme für Rollengewichte bis 5.000 kg. Wahlweise Kontakt- oder Spaltwicklung mit motorisierten Reiterwalzen sorgen für optimale Wickelqualität. Optionale Längsschneideinrichtung zum Randbeschnitt und verschiedene Handlingskomponenten wie Hubwagen oder Hubtisch runden das Maschinenkonzept ab.
Typische Konfigurationen
Converting-Linie: SOMATEC Abwickler + ATW-C Aufwickler für verlustfreien Nonstop-Betrieb mit achsloser Rollenaufnahme
Papierveredelung: ATW-C mit automatischer Rollenentsorgung über Hubwagen oder Hubtisch für hohe Produktivität
Hohe Rollengewichte: ATW-C mit motorisierten Reiterwalzen und Kontakt- oder Spaltwicklung für schwere Rollen bis 5.000 kg
Warum SOMATEC
Über 35 Jahre Spezialisierung — SOMATEC ist einer der führenden Hersteller für Wickelmaschinen und Converting-Sondermaschinen. Jahrzehntelange Erfahrung in der Entwicklung und Fertigung für die anspruchsvollsten Industrie-Anwendungen.
Made in Germany — Robuste Bauweise, präzise Mechanik und langlebige Komponenten. Konstruiert und gefertigt in Hameln, Deutschland — für 24/7-Industriebetrieb in Kunststoff-, Vliesstoff-, Papier- und Bodenbelagsindustrie.
Modulare Wickelkomponenten — Vielseitige Funktionseinheiten erlauben kundenspezifische Konfigurationen. Vom kompakten Basisgerät bis zur Hochleistungslinie — jede Maschine wird exakt auf den Kundenprozess zugeschnitten.
Bewährt bei internationalen Marktführern — Referenzen in Nonwoven, Papier, Folien, Composites, Bodenbeläge, Klebebänder, Kunstleder und technischen Textilien. SOMATEC-Maschinen laufen weltweit in den anspruchsvollsten Produktionslinien.
Häufige Fragen
Was unterscheidet den ATW-C von anderen Wendewicklern? — Der ATW-C ist die kompakte Variante für Einbausituationen mit begrenztem Platzangebot. Volle Wendewickler-Funktionalität auf kleinstem Bauraum.
Welche Materialien werden aufgewickelt? — Folien, Vliesstoffe, Papier, beschichtete Bahnen und technische Textilien — alles, was in Converting-Linien aufgewickelt werden muss.
Ist ein fliegender Rollenwechsel möglich? — Ja — der ATW-C wechselt die Aufwickelposition automatisch bei voller Liniengeschwindigkeit.
Wie läuft die Beratung ab? — Wir beraten bei der Auswahl der richtigen Wickler-Variante und begleiten die Projektabwicklung mit SOMATEC.
Video
Video von YouTube laden
Mit dem Klick werden Daten (u.a. Ihre IP-Adresse) an YouTube/Google übertragen. Weitere Informationen in unserer Datenschutzerklärung.
