WendewicklerWendewickler mit integrierter Wellenentnahme bis 3.300 mm

1 / 3

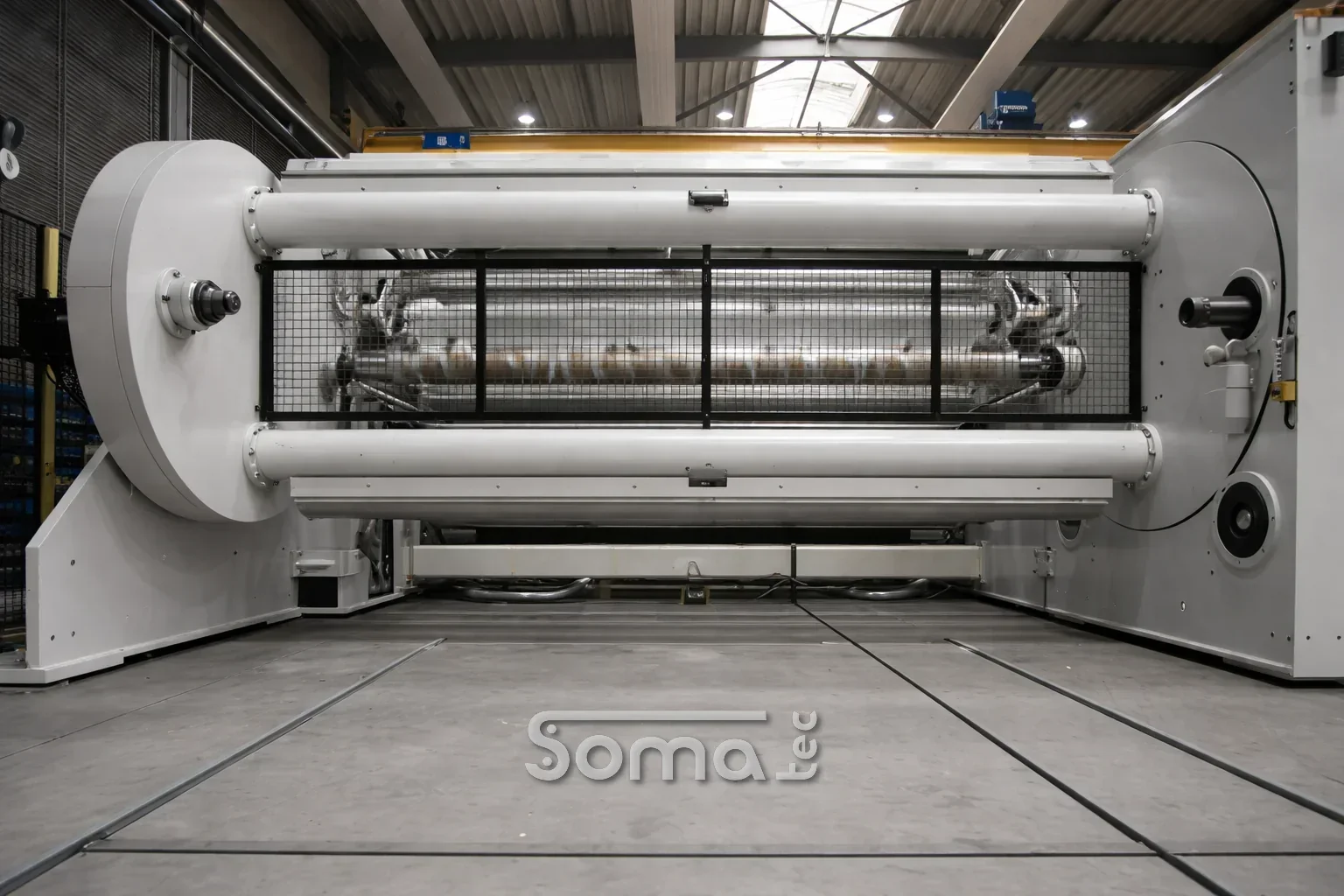

Der SOMATEC ATW-I ist ein Wendewickler für die direkte Inline-Integration in Beschichtungs-, Laminier- und Drucklinien. Die Maschine passt sich an Geschwindigkeit und Steuerung der Gesamtlinie an und arbeitet als integraler Bestandteil des Produktionssystems — nicht als Standalone-Einheit.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Max. Geschwindigkeit600 m/min

Max. Arbeitsbreite3.300 mm

Max. Ballendurchmesser600 / 800 / 1.000 mm

Max. Ballengewicht1.500 / 2.500 / 3.500 kg

Min. Hülsendurchmesser3", 4", 6" oder 4" Stahlhülse

SchneidesystemScherenschnitt, Rasierklingenschnitt

BallenaufnahmeIntegrierte Wellenentnahme

Vorteile

Vereinfachtes Fertigrollen-Handling durch integrierte Wickelwellenziehvorrichtung — Wickelwellen verbleiben stets in der Maschine

Nonstop-Aufwicklung durch automatischen Rollenwechsel bei voller Produktionsgeschwindigkeit mit TAC- oder NTC-System

Modulares Design mit verschiedenen Baugrößen (600–1.000 mm Rollendurchmesser, bis 3.500 kg) für individuelle Produktionssituationen

Perfekte Wickelqualität durch wahlweise Kontakt- oder Spaltwicklung mit motorisierten Reiterwalzen

Beide Wickelrichtungen möglich — Antistatikausrüstung und Spannwellenbetrieb mit Friktionswickel-Option

Effizientes Rollenhandling durch Rollenentnahmewagen mit bis zu 25 m Verfahrweg und automatischem Fertigrollen- und Wickelwellenhandling

Verfügbare Optionen

RollenwechselTAC / NTC

Kontakt-/Spaltwicklung ja

Automatische Wellenentnahme ja

Motorisierte Reiterwalzenoptional

LängsteileinrichtungSchere / Messer

Antistatikausrüstungoptional

Randstreifenabsaugungoptional

Rollenentnahmewagenoptional

Kurzrollen Set-Upoptional

Weitere Optionen auf Anfrage

Einsatzgebiete

Der SOMATEC ATW-I ist für die direkte Inline-Integration in Gesamtanlagen konzipiert. Er verarbeitet alle bahnförmigen Materialien als integraler Bestandteil von Beschichtungs-, Laminier- und Drucklinien.

Folien-Converting — Verpackungsfolien, Schrumpffolien, technische Folien und Barrierefolien

Vliesstoff-Verarbeitung — Nonwovens für Hygiene-, Medizin- und Filtrations-Produkte

Papier- und Kartonverarbeitung — Beschichtungs-, Laminier- und Drucklinien

Klebeband-Industrie — Zuführung von Tape-Substraten, Releaseliner und selbstklebenden Bahnen

Bodenbelagsproduktion — PVC-Bodenbeläge (LVT, Vinyl), Trägerbahnen und Dekorfolien

Kunstleder-Produktion — PVC- und PU-Kunstlederbahnen

Technische Textilien — Geotextilien, Filtermaterialien und beschichtete Textilien

Dachbahnen & Baufolien — Bitumenbahnen, Dampfsperren und Abdichtungsfolien

Warum der ATW-I?

Das integrierte Wickelwellen-Handling ist das besondere Merkmal des ATW-I — die Wickelwellen verbleiben stets in der Maschine und vereinfachen das Fertigrollen-Handling wesentlich. Durch das modulare Design mit verschiedenen Baugrößen (600–1.000 mm Rollendurchmesser, bis 3.500 kg) kann der ATW-I ideal an jede Produktionssituation angepasst werden. Bereits mehr als 50-mal weltweit gebaut.

Typische Konfigurationen

Folienproduktion: ATW-I mit TAC-System für automatischen Rollenwechsel bei bis zu 600 m/min und integrierter Wickelwellenziehvorrichtung

Converting-Linie: SOMATEC Abwickler + ATW-I Aufwickler mit In-line Längsschneideinrichtung und automatischem Fertigrollen- und Wickelwellenhandling

Nonwoven-Produktion: ATW-I mit NTC-System für Rollenwechsel ohne Hülsenpräparation und Rollenentnahmewagen mit bis zu 25 m Verfahrweg

Warum SOMATEC

Über 35 Jahre Spezialisierung — SOMATEC ist einer der führenden Hersteller für Wickelmaschinen und Converting-Sondermaschinen. Jahrzehntelange Erfahrung in der Entwicklung und Fertigung für die anspruchsvollsten Industrie-Anwendungen.

Made in Germany — Robuste Bauweise, präzise Mechanik und langlebige Komponenten. Konstruiert und gefertigt in Hameln, Deutschland — für 24/7-Industriebetrieb in Kunststoff-, Vliesstoff-, Papier- und Bodenbelagsindustrie.

Modulare Wickelkomponenten — Vielseitige Funktionseinheiten erlauben kundenspezifische Konfigurationen. Vom kompakten Basisgerät bis zur Hochleistungslinie — jede Maschine wird exakt auf den Kundenprozess zugeschnitten.

Bewährt bei internationalen Marktführern — Referenzen in Nonwoven, Papier, Folien, Composites, Bodenbeläge, Klebebänder, Kunstleder und technischen Textilien. SOMATEC-Maschinen laufen weltweit in den anspruchsvollsten Produktionslinien.

Häufige Fragen

Was ist das Besondere am ATW-I? — Der ATW-I ist für spezifische Integrations-Anforderungen konzipiert — wenn der Wendewickler nicht als Standalone-Maschine, sondern als integraler Bestandteil einer Gesamtanlage arbeiten soll.

In welchen Anwendungen wird der ATW-I eingesetzt? — Inline-Integration in Beschichtungs-, Laminier- und Drucklinien. Der ATW-I passt sich an die Steuerung und Geschwindigkeit der Gesamtlinie an.

Kann SOMATEC bei der Linien-Integration beraten? — Ja — die Integration von Wickeltechnik in bestehende oder neue Gesamtanlagen ist eine unserer Kernkompetenzen.

Ist eine Nachrüstung in bestehende Linien möglich? — Grundsätzlich ja — SOMATEC konzipiert die Maschine nach den Schnittstellenanforderungen der bestehenden Linie.
