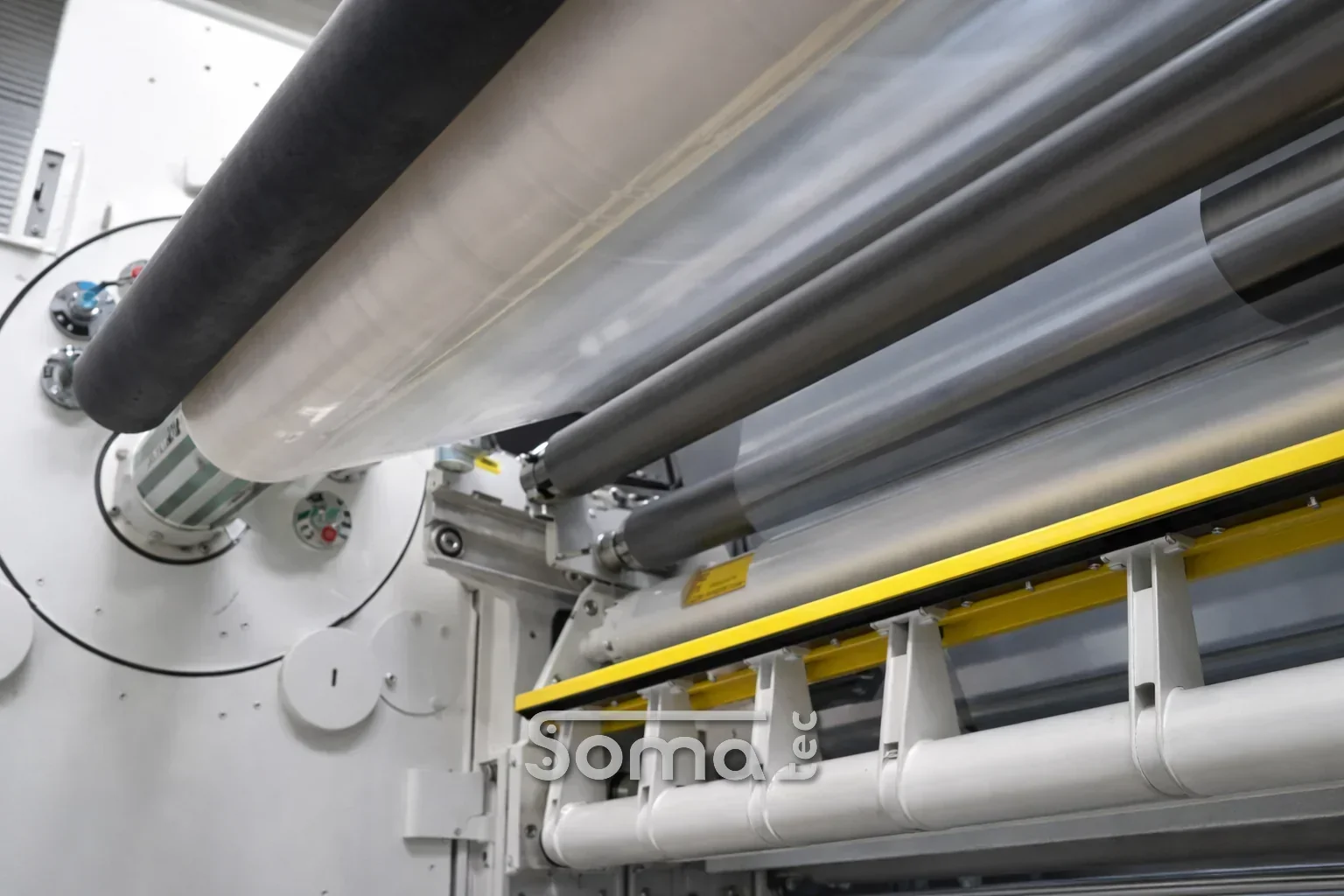

Großformat-WendewicklerFür größte Durchmesser bis 2.400 mm & 4.000 mm Arbeitsbreite — Nonwoven & Glasvlies
1 / 2
Der SOMATEC ATW-IG ist die Großformat-Variante des Wendewicklers mit integrierter Extraktion. Konzipiert für besonders breite Bahnen und schwere Rollen, bei denen Standard-Wickler an ihre mechanischen Grenzen stoßen. Automatischer Rollenwechsel bei voller Produktionsgeschwindigkeit auch bei Großformaten.
Technische Dokumentation
Prospekt
Betriebsanleitung
STEP / Zeichnung
Technische Daten
Max. Geschwindigkeit600 m/min
Max. Arbeitsbreite4.000 mm
Max. Ballendurchmesser2.400 mm
Max. Ballengewicht2.500 kg
Min. Hülsendurchmesser3", 4", 6" oder 4" Stahlhülse
Größte Rollendurchmesser bis 2.400 mm — speziell ausgelegt für Nonwoven- und Glasvliesherstellung
Vereinfachtes Fertigrollen-Handling durch integrierte Wickelwellenziehvorrichtung — Wickelwellen verbleiben stets in der Maschine
Nonstop-Aufwicklung durch automatischen Rollenwechsel bei voller Produktionsgeschwindigkeit mit TAC- oder NTC-System
Hohe Rollengewichte bis 2.500 kg bei Arbeitsbreiten bis 4.000 mm
Perfekte Wickelqualität durch wahlweise Kontakt- oder Spaltwicklung mit motorisierten Reiterwalzen und Stützwalze
Beide Wickelrichtungen möglich — Antistatikausrüstung und Spannwellenbetrieb mit Friktionswickel-Option
Verfügbare Optionen
RollenwechselTAC / NTC
Kontakt-/Spaltwicklung ja
Automatische Wellenentnahme ja
Stützwalzeoptional
Motorisierte Reiterwalzenoptional
LängsteileinrichtungSchere / Messer
Antistatikausrüstungoptional
Randstreifenabsaugungoptional
Rollenentnahmewagenoptional
Weitere Optionen auf Anfrage
Einsatzgebiete
Der SOMATEC ATW-IG verarbeitet besonders breite Bahnen und schwere Rollen in Großformat-Anwendungen — für Bodenbeläge, breite technische Textilien und großformatige Verpackungsfolien.
Bodenbelagsproduktion — Schwere PVC-Bodenbeläge (LVT, Vinyl), heterogene Beläge und Trägerbahnen
Dachbahnen & Baufolien — Schwere Bitumenbahnen, Dampfsperren und Abdichtungsfolien
Kunstleder-Produktion — Schwere PVC- und PU-Kunstlederbahnen
Technische Textilien — Schwere Geotextilien, Verstärkungsgewebe und beschichtete Textilien
Folien-Converting — Dicke Verbundfolien, schwere Verpackungsfolien und technische Folien
Vliesstoff-Verarbeitung — Schwere Nonwovens und Filtrationsmaterialien
Automotive — Innenverkleidungs-Materialien und technische Verbundfolien
Papier- und Kartonverarbeitung — Schwere Papierrollen in Beschichtungs- und Laminierlinien
Warum der ATW-IG?
Der ATW-IG ist die Großformat-Variante der ATW-Baureihe mit integrierter Wickelwellenziehvorrichtung. Rollendurchmesser bis 2.400 mm, Rollengewichte bis 2.500 kg und Arbeitsbreiten bis 4.000 mm machen ihn zur ersten Wahl für die Nonwoven- und Glasvliesherstellung. Die integrierte Stützwalze gewährleistet perfekte Wickelqualität auch bei größten Rollen.
Typische Konfigurationen
Glasvliesproduktion: ATW-IG mit Stützwalze und integrierter Wickelwellenziehvorrichtung für Rollendurchmesser bis 2.400 mm
Nonwoven-Linie: ATW-IG mit TAC-System für automatischen Rollenwechsel bei voller Geschwindigkeit und automatischem Fertigrollenhandling
Großformatige Folienproduktion: SOMATEC Abwickler + ATW-IG Aufwickler für Arbeitsbreiten bis 4.000 mm
Warum SOMATEC
Über 35 Jahre Spezialisierung — SOMATEC ist einer der führenden Hersteller für Wickelmaschinen und Converting-Sondermaschinen. Jahrzehntelange Erfahrung in der Entwicklung und Fertigung für die anspruchsvollsten Industrie-Anwendungen.
Made in Germany — Robuste Bauweise, präzise Mechanik und langlebige Komponenten. Konstruiert und gefertigt in Hameln, Deutschland — für 24/7-Industriebetrieb in Kunststoff-, Vliesstoff-, Papier- und Bodenbelagsindustrie.
Modulare Wickelkomponenten — Vielseitige Funktionseinheiten erlauben kundenspezifische Konfigurationen. Vom kompakten Basisgerät bis zur Hochleistungslinie — jede Maschine wird exakt auf den Kundenprozess zugeschnitten.
Bewährt bei internationalen Marktführern — Referenzen in Nonwoven, Papier, Folien, Composites, Bodenbeläge, Klebebänder, Kunstleder und technischen Textilien. SOMATEC-Maschinen laufen weltweit in den anspruchsvollsten Produktionslinien.
Häufige Fragen
Wofür steht das IG im ATW-IG? — IG steht für die Großformat-Ausführung. Der ATW-IG verarbeitet besonders breite Bahnen und schwere Rollen — für Anwendungen, bei denen Standard-Wickler an ihre Grenzen stoßen.
In welchen Industrien kommt der ATW-IG zum Einsatz? — Bodenbelagsproduktion, breite technische Textilien, großformatige Verpackungsfolien und Dachbahnen.
Wie wird die Wickelqualität bei großen Breiten sichergestellt? — Durch präzise Bahnspannungsregelung über die gesamte Breite, automatische Kantenregelung und angepasste Kontaktwalzen-Geometrie.
Kann SOMATEC bei der Spezifikation beraten? — Ja — wir unterstützen bei der Anforderungsdefinition und begleiten das Projekt mit SOMATEC.
