WendewicklerAchslos mit verschiebbaren und indexierbaren Spannfuttern — für stetig wechselnde Hülsenlängen

1 / 3

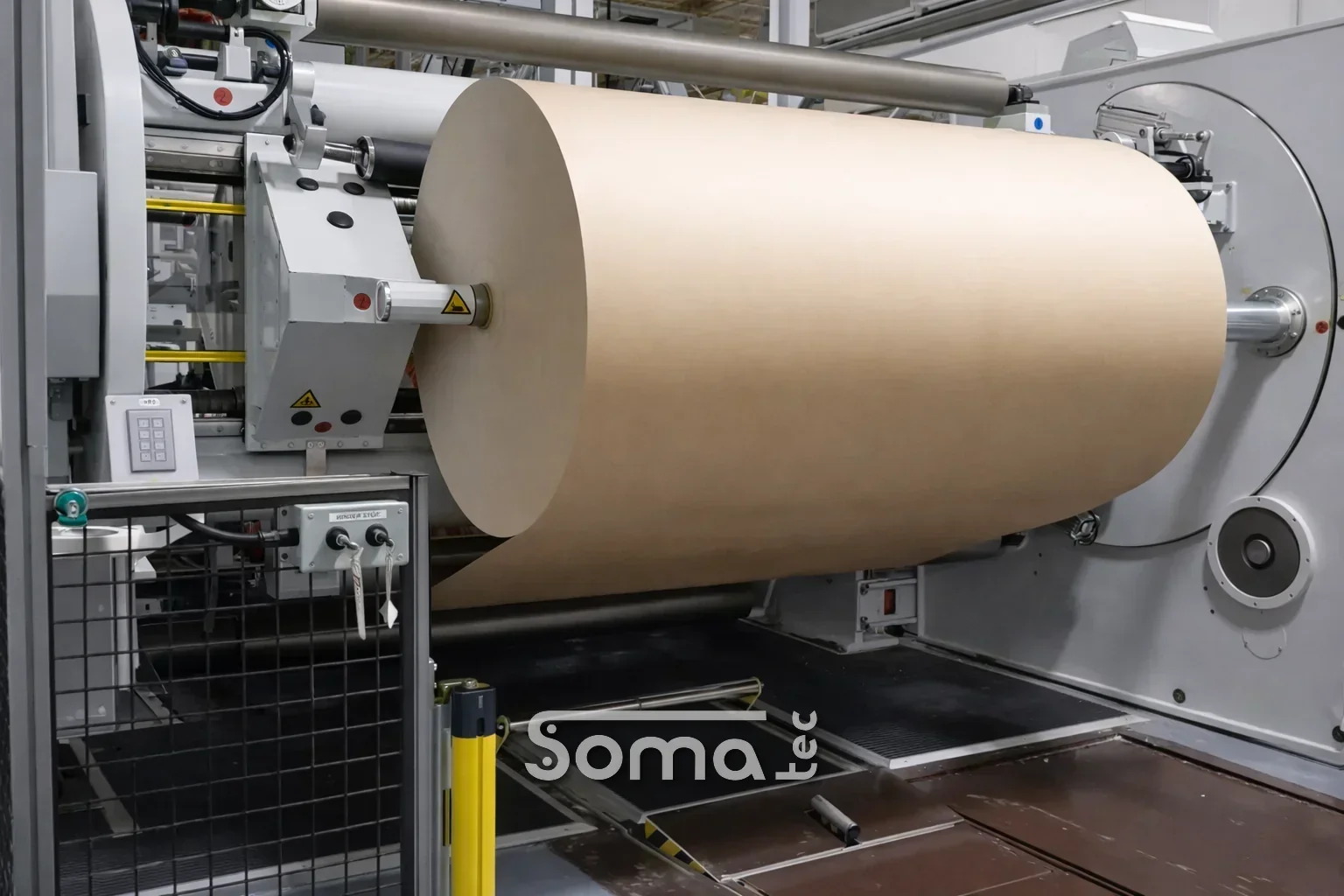

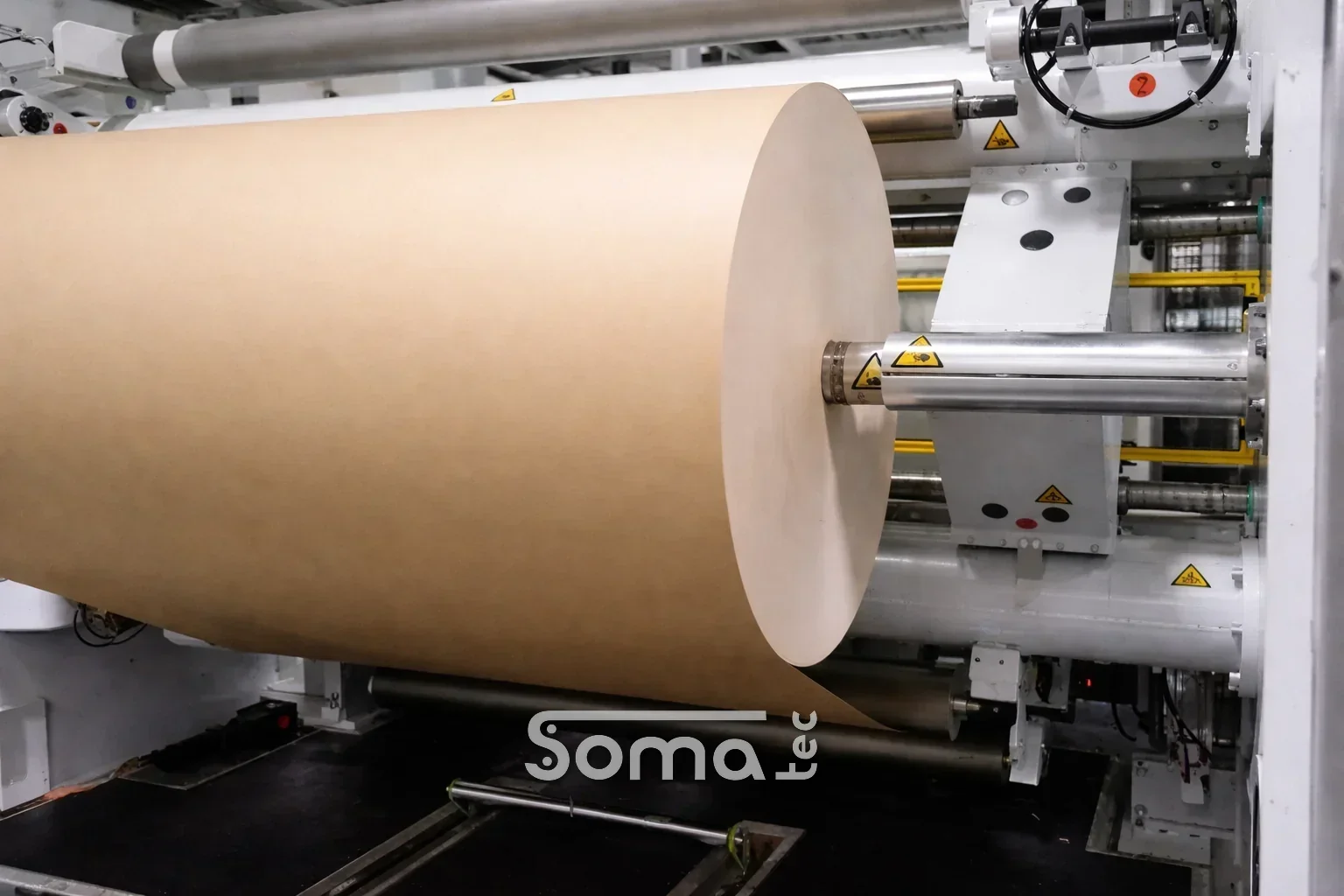

Der SOMATEC ATW-S ist die Schwerlast-Variante des Wendewicklers für hohe Rollengewichte und breite Materialien. Wellenlose Rollenaufnahme über motorisch angetriebene Spannfutter mit automatischer Breitenkompensation. Konstruiert für den 24/7-Dauerbetrieb in der Bodenbelags-, Folien- und Vliesstoffproduktion.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Max. Geschwindigkeit600 m/min

Max. Arbeitsbreite2.500 mm

Max. Ballendurchmesser1.500 mm

Max. Ballengewicht5.000 kg

Min. Arbeitsbreite900 mm

Min. Hülsendurchmesser4", 6" oder 4" Stahlhülse

BallenaufnahmeWellenlos, Indexiersystem

Vorteile

Nonstop-Aufwicklung durch automatischen Rollenwechsel auf präparierte Hülsen bei voller Produktionsgeschwindigkeit

Höchste Flexibilität bei Hülsenlängen durch Pinolen direkt auf dem Wendesystem — keine Adapter oder Umrüstung nötig

Hohe Rollengewichte bis 5.000 kg durch achslose Rollenaufnahme mit Indexiersystem

Perfekte Wickelqualität durch wahlweise Kontakt- oder Spaltwicklung mit motorisierten Reiterwalzen

Beide Wickelrichtungen möglich — optionale Längsschneideinrichtung zum Randbeschnitt

Effizientes Rollenhandling durch automatische Entsorgung über Hubwagen oder Hubtisch

Verfügbare Optionen

RollenwechselTAC / NTC

Kontakt-/Spaltwicklung ja

Andruckwalzeangetrieben

Motorisierte Reiterwalzenoptional

LängsteileinrichtungSchere / Messer

RollenentsorgungHubwagen / Hubtisch

Automatische Rollenhandhabungoptional

Weitere Optionen auf Anfrage

Einsatzgebiete

Der SOMATEC ATW-S wickelt schwere Rollen und breite Materialien im Dauerbetrieb — die Schwerlast-Lösung für Bodenbelags-, Folien- und Vliesstoffproduktion.

Bodenbelagsproduktion — Schwere PVC-Bodenbeläge (LVT, Vinyl), heterogene Beläge und Trägerbahnen

Dachbahnen & Baufolien — Schwere Bitumenbahnen, Dampfsperren und Abdichtungsfolien

Kunstleder-Produktion — Schwere PVC- und PU-Kunstlederbahnen

Technische Textilien — Schwere Geotextilien, Verstärkungsgewebe und beschichtete Textilien

Folien-Converting — Dicke Verbundfolien, schwere Verpackungsfolien und technische Folien

Vliesstoff-Verarbeitung — Schwere Nonwovens und Filtrationsmaterialien

Automotive — Innenverkleidungs-Materialien und technische Verbundfolien

Papier- und Kartonverarbeitung — Schwere Papierrollen in Beschichtungs- und Laminierlinien

Warum der ATW-S?

Der ATW-S bietet durch die direkt auf dem Wendesystem verfahrbaren Pinolen eine noch größere Flexibilität bei der Aufnahme unterschiedlichster Hülsenlängen als der ATW-C. Damit passt sich die Maschine optimal an wechselnde Produktionsbedingungen an. Wahlweise Kontakt- oder Spaltwicklung mit motorisierten Reiterwalzen sorgen für perfekte Wickelergebnisse bei Rollengewichten bis 5.000 kg.

Typische Konfigurationen

Flexible Produktion: ATW-S mit direkt auf dem Wendesystem verfahrbaren Pinolen für schnellen Wechsel zwischen verschiedenen Hülsenlängen ohne Umrüstung

Converting-Linie: SOMATEC Abwickler + ATW-S Aufwickler für verlustfreien Nonstop-Betrieb mit maximaler Formatflexibilität

Hohe Rollengewichte: ATW-S mit motorisierten Reiterwalzen und automatischer Rollenentsorgung über Hubwagen oder Hubtisch

Warum SOMATEC

Über 35 Jahre Spezialisierung — SOMATEC ist einer der führenden Hersteller für Wickelmaschinen und Converting-Sondermaschinen. Jahrzehntelange Erfahrung in der Entwicklung und Fertigung für die anspruchsvollsten Industrie-Anwendungen.

Made in Germany — Robuste Bauweise, präzise Mechanik und langlebige Komponenten. Konstruiert und gefertigt in Hameln, Deutschland — für 24/7-Industriebetrieb in Kunststoff-, Vliesstoff-, Papier- und Bodenbelagsindustrie.

Modulare Wickelkomponenten — Vielseitige Funktionseinheiten erlauben kundenspezifische Konfigurationen. Vom kompakten Basisgerät bis zur Hochleistungslinie — jede Maschine wird exakt auf den Kundenprozess zugeschnitten.

Bewährt bei internationalen Marktführern — Referenzen in Nonwoven, Papier, Folien, Composites, Bodenbeläge, Klebebänder, Kunstleder und technischen Textilien. SOMATEC-Maschinen laufen weltweit in den anspruchsvollsten Produktionslinien.

Häufige Fragen

Wann ist der ATW-S die richtige Wahl? — Wenn schwere Rollen bei hoher Bahnspannung aufgewickelt werden müssen. Der ATW-S ist die verstärkte Variante für anspruchsvolle Converting-Anwendungen.

Für welche Branchen ist der ATW-S geeignet? — Bodenbelagsproduktion, schwere Folien, technische Textilien, Dachbahnen und Kunstleder.

Kann der ATW-S in bestehende Linien integriert werden? — Ja — SOMATEC liefert den ATW-S auch als Retrofit. SOMATEC koordiniert die Schnittstelle zwischen bestehender Linie und neuem Wickler.

Wie unterscheidet sich der ATW-S vom ATW-E? — Verstärkte Konstruktion für höhere Rollengewichte und Bahnspannungen. Gleiches Bedienkonzept, robustere Mechanik.
