KontaktwicklerKompakter Kontaktwickler, Einzelantrieb bis 2.000 mm

1 / 5

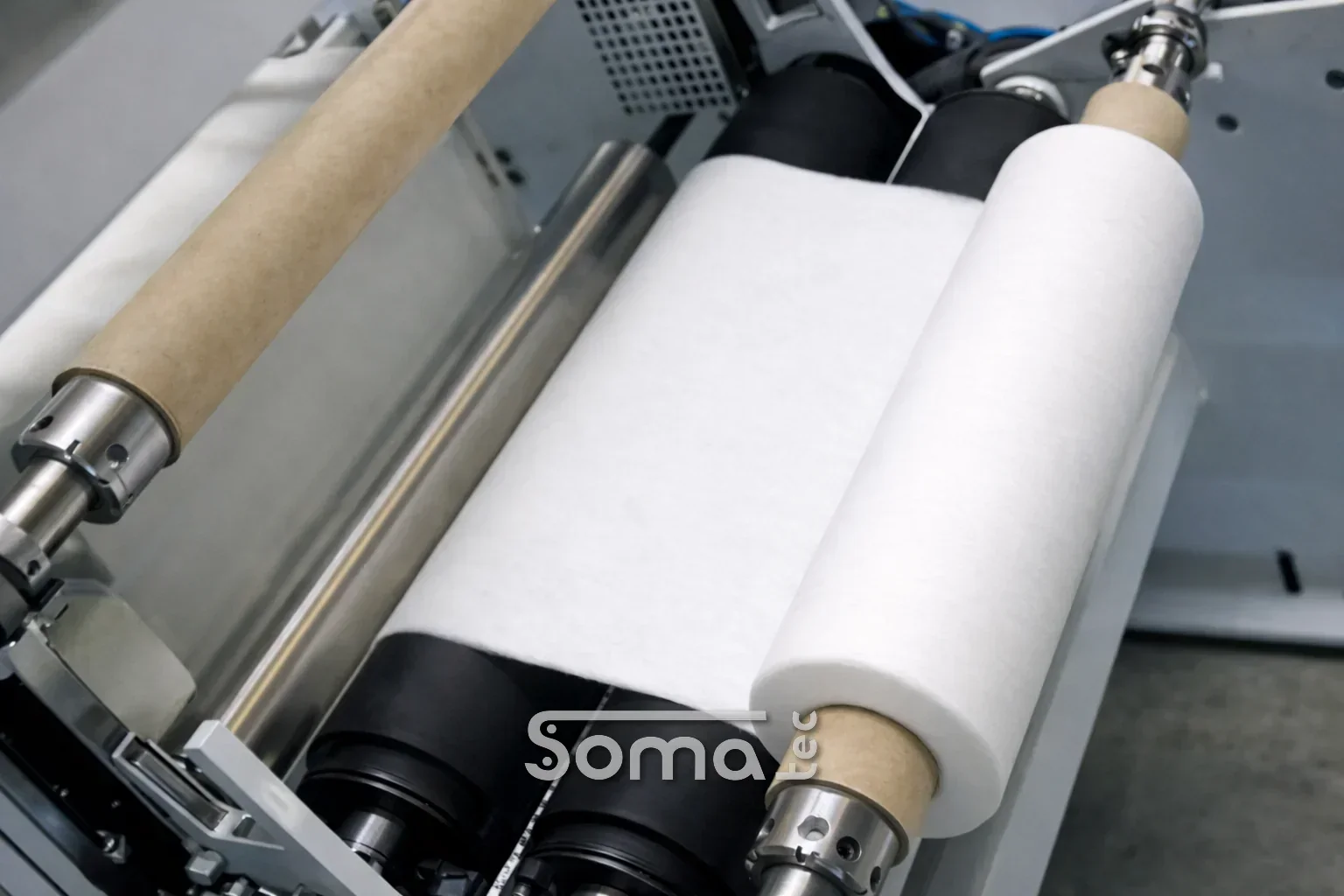

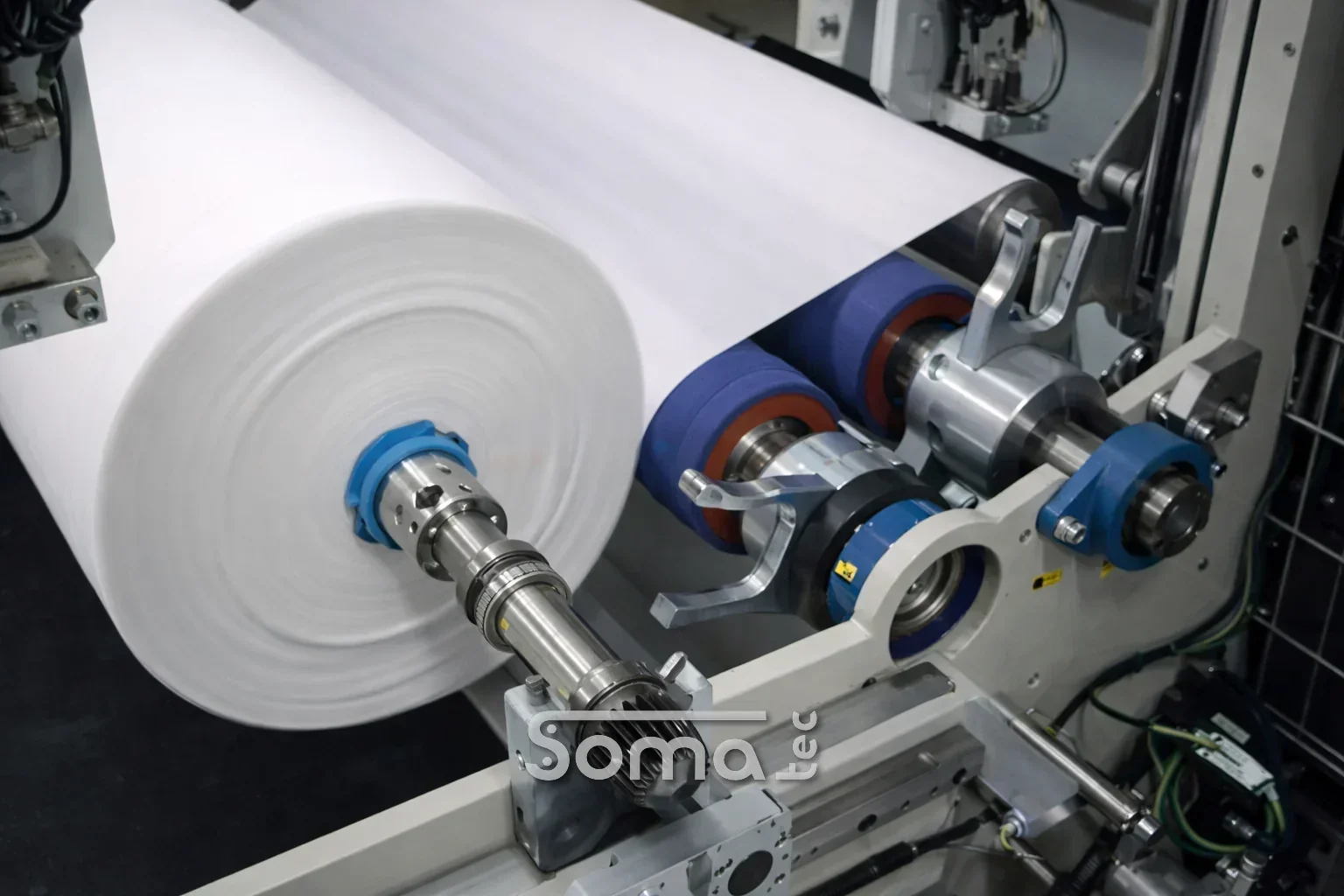

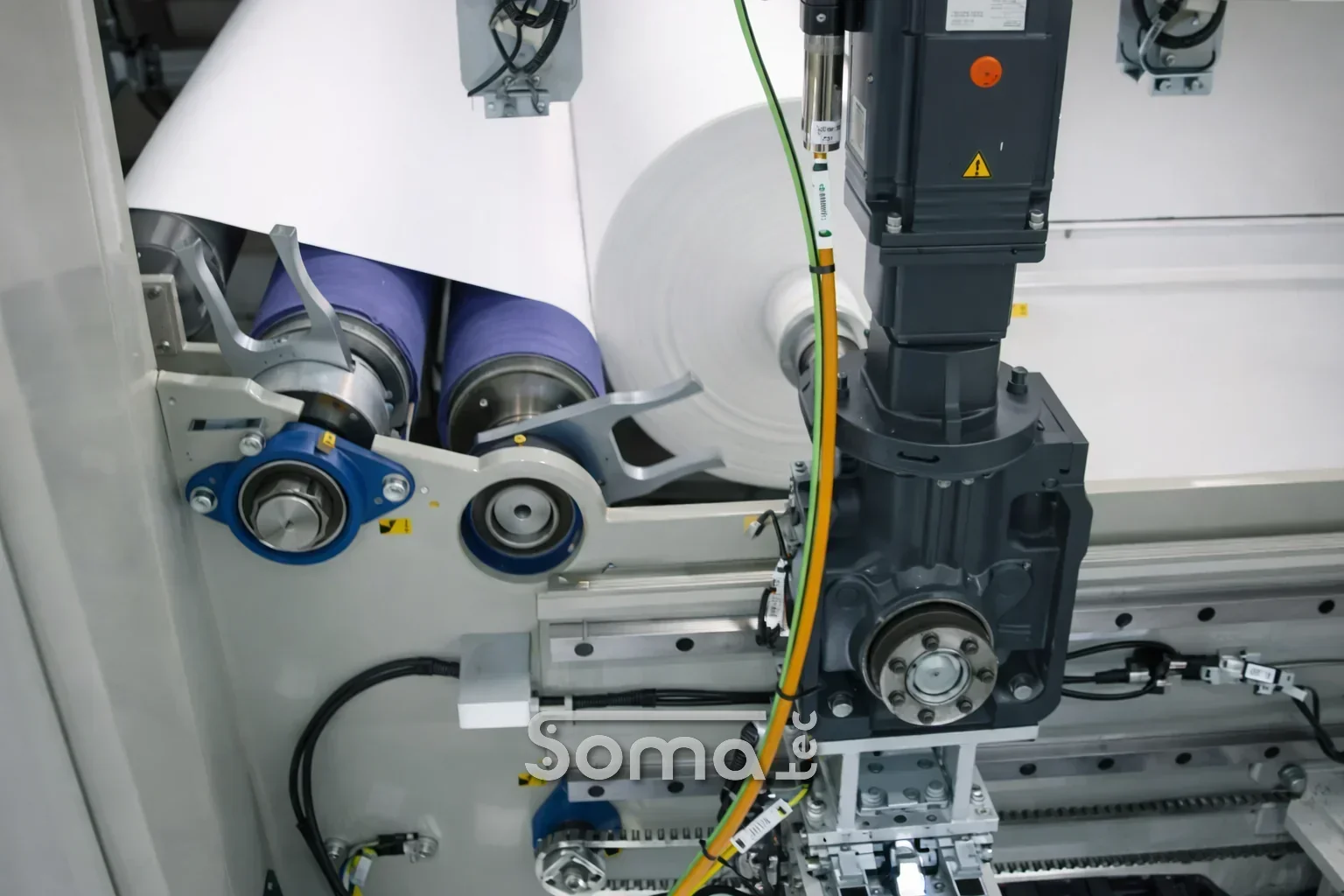

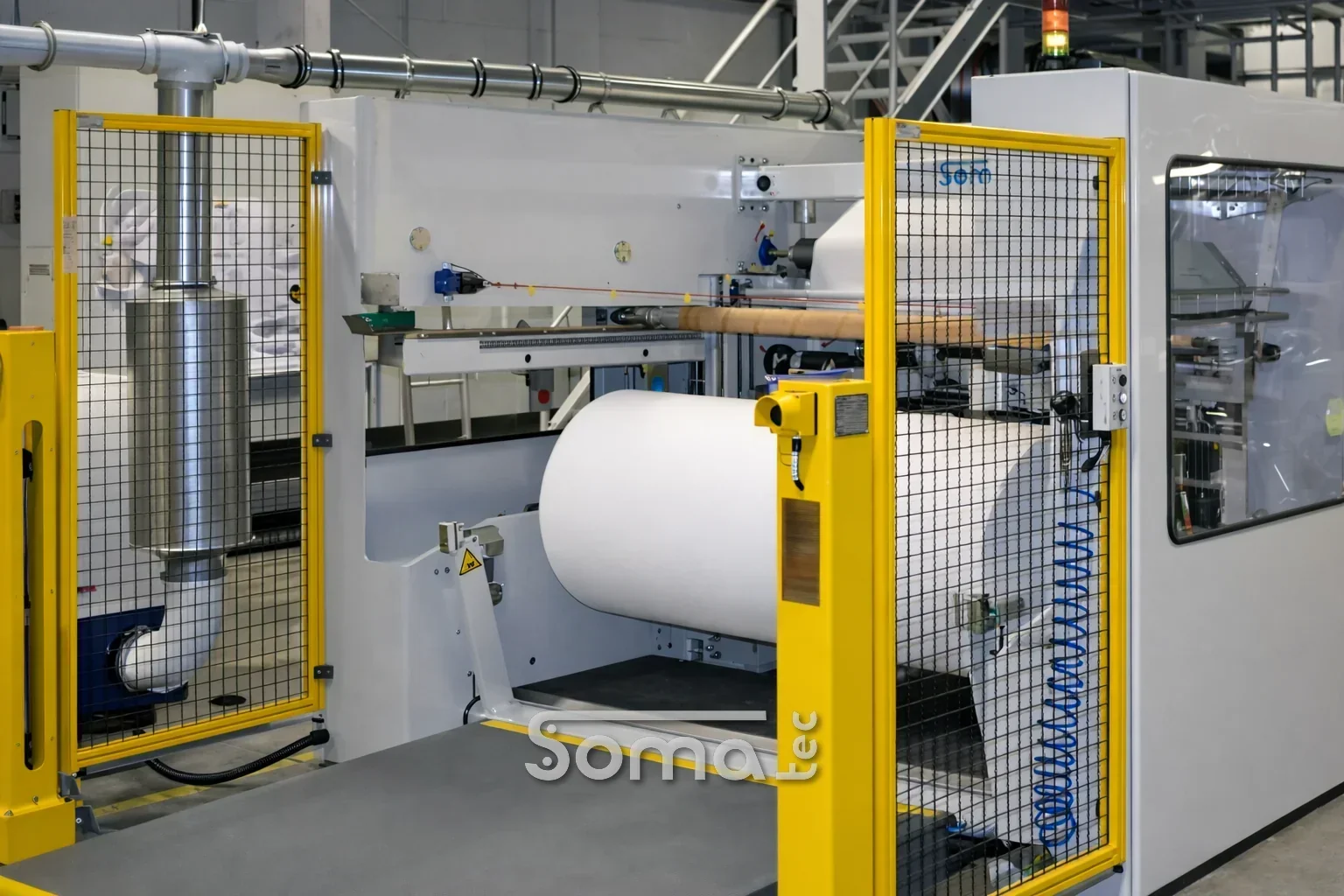

Der Umfangswickler SW-E ist die preisgünstige Lösung für das Wickeln von Nonwovens, Folien und Tabak hinter Produktionsanlagen. Durch den kompakten, auf die wesentlichen Funktionen ausgerichteten Aufbau ist dieser automatisch arbeitende Kontaktwickler besonders kostengünstig. In seiner Basisversion kommt er mit nur einem Antrieb aus und erfüllt dabei alle Anforderungen an moderne und sichere Wickeltechnik.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Max. Geschwindigkeit200 m/min

Max. Arbeitsbreite2.000 mm

Max. Ballendurchmesser1.500 mm

Max. Ballengewicht1.000 kg

Min. Hülsendurchmesserab 76,2 (3") mm

Vorteile

Automatischer Rollenwechsel bei voller Produktionsgeschwindigkeit auf klebend präparierte Hülsen

Große Fertigrollendurchmesser auf kleinstem Raum durch kompakte Bauweise mit nur einem Antrieb

Optimale Wickelergebnisse durch Kontaktwicklung von der ersten bis zur letzten Lage — kein seitliches Verlaufen bei Mehrnutzenwicklung

Aufwickelzugkraft und Kontaktdruck jeweils mit Kennlinie vorwählbar für reproduzierbare Wickelqualität

Erweiterbare Basismaschine — der SW-E kann mit Rand- und Nutzenschnitt sowie Rollen- und Wellenhandling versehen werden

Verfügbare Optionen

Automatischer Rollenwechsel ja

Kontaktwicklungja, erste bis letzte Lage

Wickelzug-Taper ja

Rand-/Nutzenschnittoptional

Rollen-/Wellenhandlingoptional

Weitere Optionen auf Anfrage

Einsatzgebiete

Der SOMATEC SW-E ist die wirtschaftliche Kontaktwickler-Lösung für empfindliche, beschichtete oder klebrige Materialien. Verarbeitet alle bahnförmigen Materialien, bei denen eine gleichmäßige Wicklung ohne Lufteinschlüsse kritisch ist.

Klebeband-Produktion — Nonstop-Wicklung von selbstklebenden Bahnen, Tape-Substraten und Releaseliner

Beschichtete Folien — Frisch beschichtete Bahnen mit empfindlicher Oberfläche

PVC-Folien mit Dekor — Dekorfolien für Bodenbeläge und Möbeloberflächen

Kunstleder — PVC- und PU-Kunstlederbahnen mit empfindlicher Prägung

Verpackungsfolien — Hochwertige Folien mit Qualitätsanforderungen an die Wicklung

Vliesstoff-Verarbeitung — Nonwovens für Hygiene und Medizin

Bodenbelagsproduktion — Nutzschichten, Dekorfolien und Trägerbahnen

Technische Textilien und Papiere — Beschichtete und veredelte Bahnen

Warum der SW-E?

Der SW-E bietet als kompakteste Variante der Kontaktwickler-Baureihe eine wirtschaftliche Alternative zu Wendewicklern oder Mehrstellen-Wicklern mit Warenspeicher. In seiner Basisversion kommt er mit nur einem Antrieb aus und ist damit besonders kostengünstig. Kontaktwicklung von der ersten bis zur letzten Lage sorgt für optimale Wickelergebnisse — ohne seitliches Verlaufen bei Mehrnutzenwicklung.

Typische Konfigurationen

Nonwoven-Linie: SW-E als kompakte und preiswerte Aufwicklung hinter Produktionsanlagen mit automatischem Rollenwechsel

Folienanlage: SW-E mit optionalem Rand- und Nutzenschnitt für integriertes Längsschneiden und Aufwickeln

Erweiterter Betrieb: SW-E mit Rollen- und Wellenhandling für höhere Produktivität

Warum SOMATEC

Über 35 Jahre Spezialisierung — SOMATEC ist einer der führenden Hersteller für Wickelmaschinen und Converting-Sondermaschinen. Jahrzehntelange Erfahrung in der Entwicklung und Fertigung für die anspruchsvollsten Industrie-Anwendungen.

Made in Germany — Robuste Bauweise, präzise Mechanik und langlebige Komponenten. Konstruiert und gefertigt in Hameln, Deutschland — für 24/7-Industriebetrieb in Kunststoff-, Vliesstoff-, Papier- und Bodenbelagsindustrie.

Modulare Wickelkomponenten — Vielseitige Funktionseinheiten erlauben kundenspezifische Konfigurationen. Vom kompakten Basisgerät bis zur Hochleistungslinie — jede Maschine wird exakt auf den Kundenprozess zugeschnitten.

Bewährt bei internationalen Marktführern — Referenzen in Nonwoven, Papier, Folien, Composites, Bodenbeläge, Klebebänder, Kunstleder und technischen Textilien. SOMATEC-Maschinen laufen weltweit in den anspruchsvollsten Produktionslinien.

Häufige Fragen

Was ist ein Kontaktwickler und wann wird er eingesetzt? — Ein Kontaktwickler (Surface Winder) wickelt die Materialbahn über eine Kontaktwalze auf. Die Wickelhärte wird nicht über Zug, sondern über den Anpressdruck der Kontaktwalze gesteuert. Ideal für empfindliche, beschichtete oder klebrige Materialien, bei denen eine gleichmäßige Wicklung ohne Einschlüsse kritisch ist.

Wann ist ein Kontaktwickler besser als ein Zentrumswickler? — Wenn Ihr Produkt berührungsempfindlich ist (z.B. frisch beschichtete Bahnen, Klebebänder, PVC-Folien mit Dekor), wenn Lufteinschlüsse verhindert werden müssen, oder wenn die Wickelhärte über die gesamte Rolle gleichmäßig sein muss. Kontaktwickler eignen sich auch besonders für breite Bahnen.

Was ist der Unterschied zwischen SW-E, SW-S und SW-R? — SW-E ist die Standard-Variante mit elektrischem Antrieb, SW-S die verstärkte Version für schwere Rollen und hohe Bahnspannungen, SW-R die umkehrbare Variante für Anwendungen die beide Wickelrichtungen erfordern.

Kann SOMATEC meinen bestehenden Wickler bewerten? — Ja — eine Anlagenzustand- und Risikobewertung ist eines unserer Kernleistungen. Wir analysieren Verschleiß, Performance-Abweichungen und Upgrade-Potenzial und geben konkrete Handlungsempfehlungen.

Welche Bahnbreiten und Geschwindigkeiten sind möglich? — SOMATEC Kontaktwickler werden kundenspezifisch ausgelegt. Die Antwort hängt von Material, Rollengewicht und Produktanforderungen ab. SOMATEC berät bei der Anforderungsdefinition und begleitet die technische Spezifikation.
