KontaktwicklerKontaktwickler mit motorischer Stützwalze bis 3.000 mm — für anspruchsvolle Materialien

1 / 5

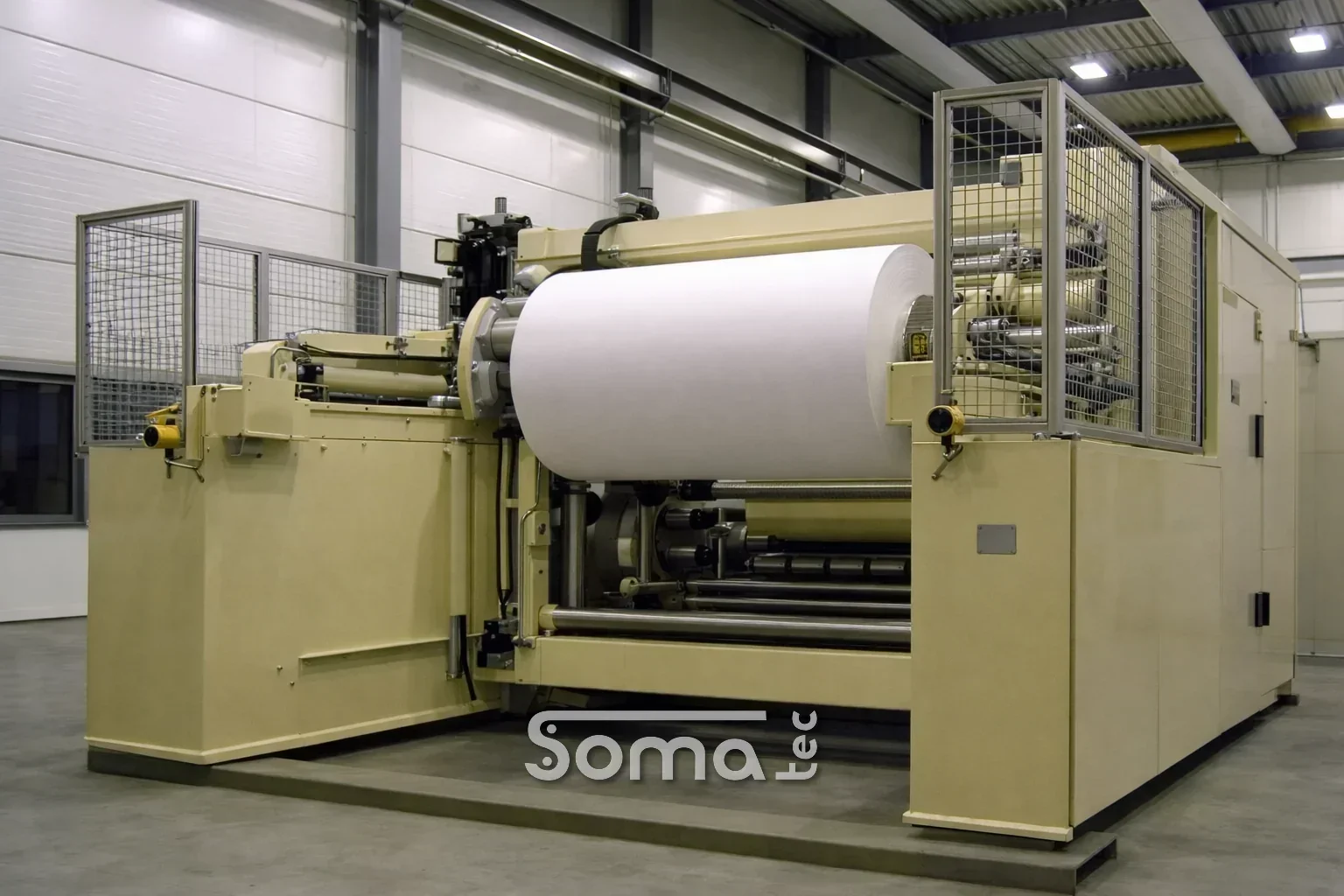

Der SOMATEC SW-S ist ein Kontaktwickler (Surface Winder) in verstärkter Ausführung für schwere Rollen und hohe Bahnspannungen. Die Wickelhärte wird über die Kontaktwalze gesteuert — nicht über Zugspannung — ideal für empfindliche, beschichtete oder klebrige Materialien mit hohem Flächengewicht.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Max. Geschwindigkeit200 m/min

Max. Arbeitsbreite3.000 mm

Max. Ballendurchmesser1.800 mm

Max. Ballengewicht1.500 kg

Min. Hülsendurchmesserab 76,2 (3") mm

Vorteile

Automatischer Rollenwechsel bei voller Produktionsgeschwindigkeit auf klebend präparierte Hülsen — umschlagfaltenfrei mit elektrischem TAC-Anlegesystem

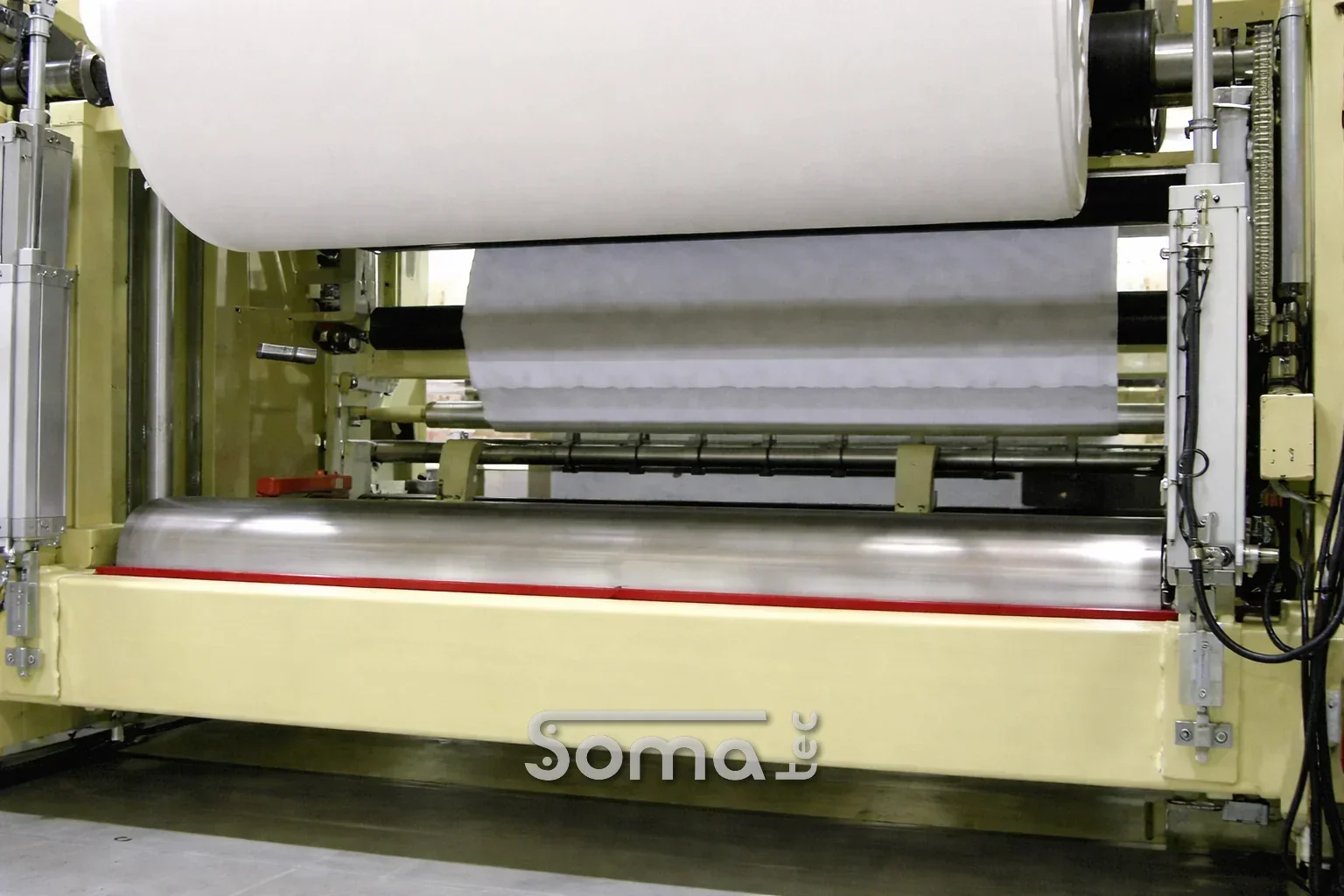

Optimale Stützung des Wickels durch angetriebene Supportwalze — verhindert Durchbiegen besonders bei Mehrnutzenwicklung

Optimale Wickelergebnisse durch Kontaktwicklung von der ersten bis zur letzten Lage — kein seitliches Verlaufen bei Mehrnutzenwicklung

Aufwickelzugkraft und Kontaktdruck jeweils mit Kennlinie vorwählbar — Wickelaufbau jederzeit beeinflussbar, auch während des Rollenwechsels

Für Längsschnitte bis 70 mm Bahnbreite kein extra Rollenschneider erforderlich

Große Fertigrollendurchmesser auf kleinstem Raum durch kompakte Bauweise

Erweiterbare Basismaschine — der SW-S kann mit Spaltwicklung, Rand- und Nutzenschnitt sowie Rollen- und Wellenhandling versehen werden

Verfügbare Optionen

Automatischer Rollenwechsel ja

Kontaktwicklungja, erste bis letzte Lage

Motorische Supportwalze ja

Spaltwicklungoptional

Rand-/Nutzenschnittoptional

Rollen-/Wellenhandlingoptional

Wickelzug-Taper ja

Weitere Optionen auf Anfrage

Einsatzgebiete

Der SOMATEC SW-S ist die verstärkte Kontaktwickler-Lösung für schwere, empfindliche Materialien. Verarbeitet alle bahnförmigen Materialien mit hohem Flächengewicht bei kontrollierten Wickelbedingungen.

Klebeband-Produktion — Nonstop-Wicklung von selbstklebenden Bahnen, Tape-Substraten und Releaseliner

Beschichtete Folien — Frisch beschichtete Bahnen mit empfindlicher Oberfläche

PVC-Folien mit Dekor — Dekorfolien für Bodenbeläge und Möbeloberflächen

Kunstleder — PVC- und PU-Kunstlederbahnen mit empfindlicher Prägung

Verpackungsfolien — Hochwertige Folien mit Qualitätsanforderungen an die Wicklung

Vliesstoff-Verarbeitung — Nonwovens für Hygiene und Medizin

Bodenbelagsproduktion — Nutzschichten, Dekorfolien und Trägerbahnen

Technische Textilien und Papiere — Beschichtete und veredelte Bahnen

Warum der SW-S?

Die angetriebene Supportwalze ist das besondere Merkmal des SW-S — sie stützt die Wickelrolle während des gesamten Wickelvorgangs und verbessert das Wickelergebnis deutlich. Zug- und Andruckkraft lassen sich auch während des Rollenwechsels regeln. Für Längsschnitte bis 70 mm Bahnbreite ist kein extra Rollenschneider erforderlich. Der automatische Rollenwechsel erfolgt umschlagfaltenfrei mit elektrischem TAC-Anlegesystem.

Typische Konfigurationen

In-line Produktion: SW-S mit integriertem Längsschnitt und Supportwalze für Mehrnutzenwicklung ohne Durchbiegen

Papierveredelung: SW-S mit optionaler Spaltwicklung und regelbarem Kontaktdruck für empfindliche Materialien

Hohe Produktivität: SW-S mit automatischem Rollen- und Wellenhandling und TAC-Rollenwechselsystem

Warum SOMATEC

Über 35 Jahre Spezialisierung — SOMATEC ist einer der führenden Hersteller für Wickelmaschinen und Converting-Sondermaschinen. Jahrzehntelange Erfahrung in der Entwicklung und Fertigung für die anspruchsvollsten Industrie-Anwendungen.

Made in Germany — Robuste Bauweise, präzise Mechanik und langlebige Komponenten. Konstruiert und gefertigt in Hameln, Deutschland — für 24/7-Industriebetrieb in Kunststoff-, Vliesstoff-, Papier- und Bodenbelagsindustrie.

Modulare Wickelkomponenten — Vielseitige Funktionseinheiten erlauben kundenspezifische Konfigurationen. Vom kompakten Basisgerät bis zur Hochleistungslinie — jede Maschine wird exakt auf den Kundenprozess zugeschnitten.

Bewährt bei internationalen Marktführern — Referenzen in Nonwoven, Papier, Folien, Composites, Bodenbeläge, Klebebänder, Kunstleder und technischen Textilien. SOMATEC-Maschinen laufen weltweit in den anspruchsvollsten Produktionslinien.

Häufige Fragen

Wann ist der SW-S besser geeignet als der SW-E? — Der SW-S ist die verstärkte Variante für schwere Rollen und hohe Bahnspannungen. Wenn das Material robust ist und hohe Wickelkräfte erfordert, ist der SW-S die richtige Wahl.

Welche Materialien werden typischerweise mit dem SW-S verarbeitet? — Schwere PVC-Folien, Bodenbeläge, dicke Verbundfolien, Dachbahnen und technische Textilien mit hohem Flächengewicht.

Wie stellt der SW-S eine gleichmäßige Wicklung sicher? — Über die Kontaktwalze wird der Anpressdruck präzise geregelt. Lufteinschlüsse werden vermieden und die Wickelhärte bleibt über den gesamten Rollendurchmesser konstant.

Ist eine Beratung durch SOMATEC möglich? — Ja — wir analysieren Ihre Anforderungen und empfehlen die optimale SOMATEC-Konfiguration.
