WendeabwicklerFlexibel bei verschiedenen Hülsenformaten — achslose Aufnahme

1 / 4

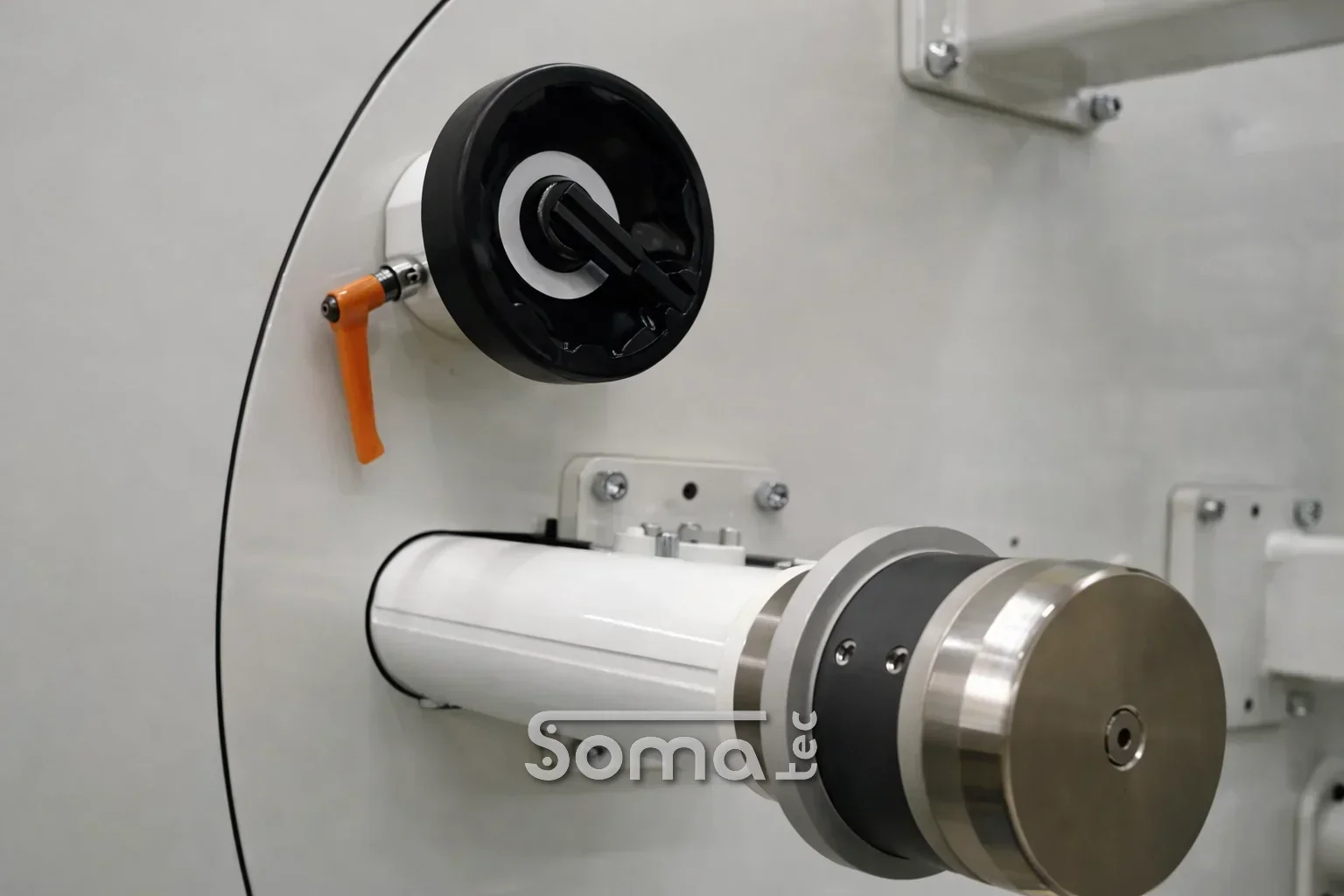

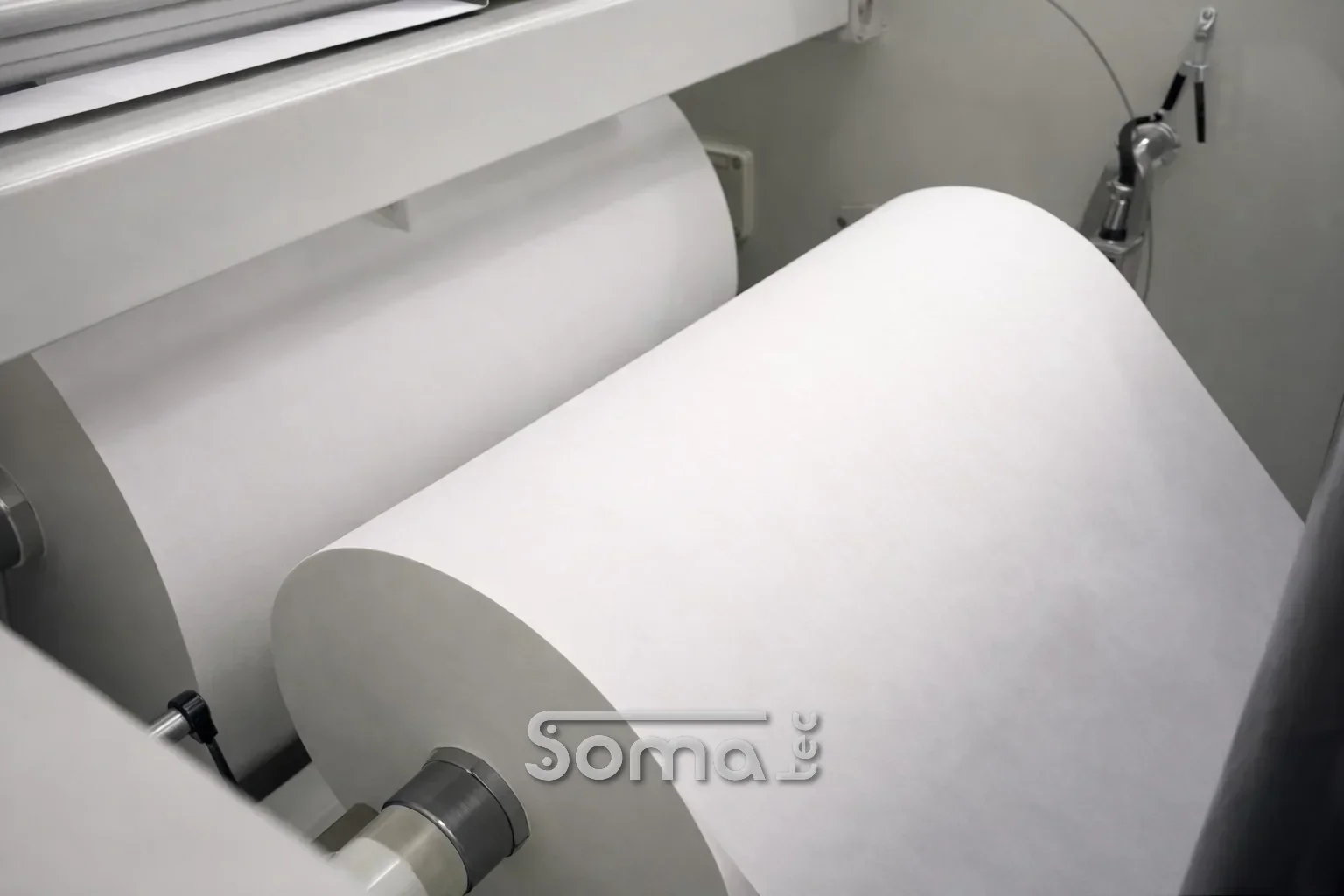

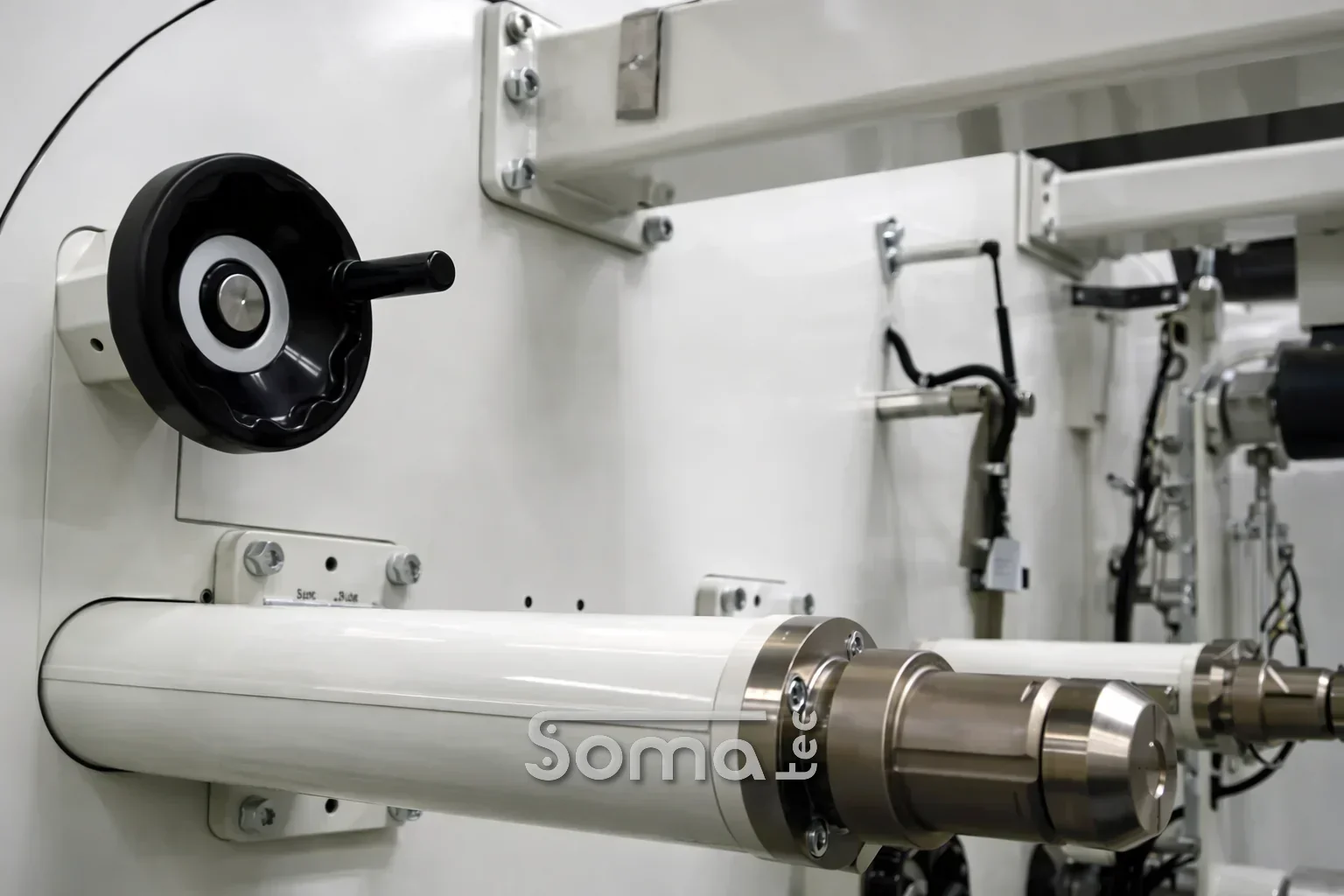

Der SOMATEC UW-C ist ein automatischer Wendeabwickler in wellenloser Ausführung. Die Rollen werden ohne Wickelwellen direkt über die Spannfutter aufgenommen — ideal bei häufig wechselnden Rollenbreiten, da Breitenunterschiede bis 250 mm stufenlos kompensiert werden. Der Überlappspleiß erfolgt automatisch bei voller Produktionsgeschwindigkeit für unterbrechungsfreien Nonstop-Betrieb.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Max. Geschwindigkeit500 m/min

Max. Arbeitsbreite2.000 mm

Max. Rollendurchmesser1.200 mm

Max. Rollengewicht1.500 kg

Hülsen-Innendurchmesserab 76,2 (3") mm

Hülsenbreiten-Toleranz±100 mm

BallenaufnahmeWellenlos

Vorteile

Variable Aufnahme von Papp- oder Stahlhülsen

Nonstop-Abwicklung durch automatischen Überlapp-Spleiß bis zur maximalen Produktionsgeschwindigkeit

Verlustarme Verbindung durch minimale Restlängen und kurze Überlappungsverbindung

Auch dicke und zähe Materialien schneidbar mit aktivem Schlagmesser

Optional mit Bahnverbindungssystem ohne Präparierung der neuen Rolle

Erweiterbare Basismaschine — der UW-C kann mit weiteren optionalen Funktionseinheiten versehen werden (Einhebearme, Hubtisch und Hubwagen zur Rollenbestückung, beide Abwickelrichtungen)

Verfügbare Optionen

Automatisches Spleißenja, Überlappung

Bahnlaufregelungoptional

Aktives Schlagmesseroptional

Bahnverbindungssystemoptional

Einhebearmeoptional

Hubtisch / Hubwagenoptional

Beide Abwickelrichtungenoptional

Weitere Optionen auf Anfrage

Einsatzgebiete

Der SOMATEC UW-C verarbeitet nahezu alle bahnförmigen Materialien — besonders effizient bei häufig wechselnden Rollenbreiten. Die wellenlose Aufnahme kompensiert Breitenunterschiede bis 250 mm ohne mechanische Umrüstung.

Flexible Produktion — Anwendungen mit häufig wechselnden Materialbreiten und Formaten

Folien-Converting — Verpackungsfolien, technische Folien, Schrumpf- und Barrierefolien

Klebeband-Industrie — Tape-Substrate und Releaseliner in wechselnden Breiten

Vliesstoff-Verarbeitung — Nonwovens für Hygiene, Medizin und Filtration

Bodenbelagsproduktion — PVC-Bodenbeläge (LVT, Vinyl) und Trägerbahnen

Kunstleder-Produktion — PVC- und PU-Kunstlederbahnen

Papier- und Kartonverarbeitung — Beschichtungs- und Laminierlinien

Technische Textilien und Dachbahnen — Geotextilien, Dampfsperren, Abdichtungsfolien

Warum der UW-C?

Robuste Bauweise, ausgefeilte Rollenwechselsysteme und perfekte Steuerung machen den SOMATEC UW-C zu einer absolut prozesssicheren Komponente. Die achslose Konstruktion ermöglicht die variable Aufnahme von Papp- oder Stahlhülsen. Die Hülsenbreiten dürfen in einem Bereich von ±100 mm variieren — bei größeren Hülsenbreiten empfiehlt sich der vielseitige Wendeabwickler UW-S. Optional ist ein Bahnverbindungssystem ohne Präparierung der neuen Rolle erhältlich, was die Rüstzeiten erheblich reduziert. Auch dicke und zähe Materialien sind mit aktivem Schlagmesser schneidbar.

Typische Konfigurationen

Flexible Produktion: UW-C mit motorischer Pinolenverstellung für schnellen Wechsel zwischen verschiedenen Hülsenformaten bei Nonwovens, Papieren und Folien

Dicke Materialien: UW-C mit aktivem Schlagmesser für zuverlässiges Schneiden bei Converting-, Beschichtungs- und Laminieranlagen

Optimierte Rüstzeit: UW-C mit Bahnverbindungssystem ohne Präparierung der neuen Rolle, Einhebearmen und Hubtisch zur Rollenbestückung

Warum SOMATEC

Über 35 Jahre Spezialisierung — SOMATEC ist einer der führenden Hersteller für Wickelmaschinen und Converting-Sondermaschinen. Jahrzehntelange Erfahrung in der Entwicklung und Fertigung für die anspruchsvollsten Industrie-Anwendungen.

Made in Germany — Robuste Bauweise, präzise Mechanik und langlebige Komponenten. Konstruiert und gefertigt in Hameln, Deutschland — für 24/7-Industriebetrieb in Kunststoff-, Vliesstoff-, Papier- und Bodenbelagsindustrie.

Modulare Wickelkomponenten — Vielseitige Funktionseinheiten erlauben kundenspezifische Konfigurationen. Vom kompakten Basisgerät bis zur Hochleistungslinie — jede Maschine wird exakt auf den Kundenprozess zugeschnitten.

Bewährt bei internationalen Marktführern — Referenzen in Nonwoven, Papier, Folien, Composites, Bodenbeläge, Klebebänder, Kunstleder und technischen Textilien. SOMATEC-Maschinen laufen weltweit in den anspruchsvollsten Produktionslinien.

Häufige Fragen

Was zeichnet den UW-C gegenüber dem UW-E aus? — Der UW-C ist für kompakte Einbausituationen optimiert. Wo der Platz für einen Standard-Wendeabwickler fehlt, bietet der UW-C die gleiche Funktionalität in reduziertem Bauraum — ohne Kompromisse bei Bahnspannung und Wechselgenauigkeit.

Für welche Materialien eignet sich der UW-C? — Folien, Papier, Vliesstoffe, Verbundmaterialien und technische Textilien. Die Bahnspannung ist über die gesamte Abwicklung präzise regelbar.

Kann der UW-C nachgerüstet werden? — Ja — SOMATEC bietet den UW-C auch als Retrofit-Lösung für bestehende Linien an. SOMATEC prüft die Einbausituation und begleitet die Integration.

Wie erfolgt der Rollenwechsel? — Fliegend, ohne Produktionsstopp. Während eine Rolle abgewickelt wird, kann die nächste vorbereitet werden.

Wie läuft die Beratung ab bei der Entscheidung zwischen UW-E, UW-C und UW-S? — SOMATEC analysiert Ihre Anforderungen an Bauraum, Rollengewicht, Bahnspannung und Geschwindigkeit und empfiehlt die passende Variante.
