WendeabwicklerKompakt & preiswert — Nonstop-Abwicklung mit Wickelwellen

1 / 3

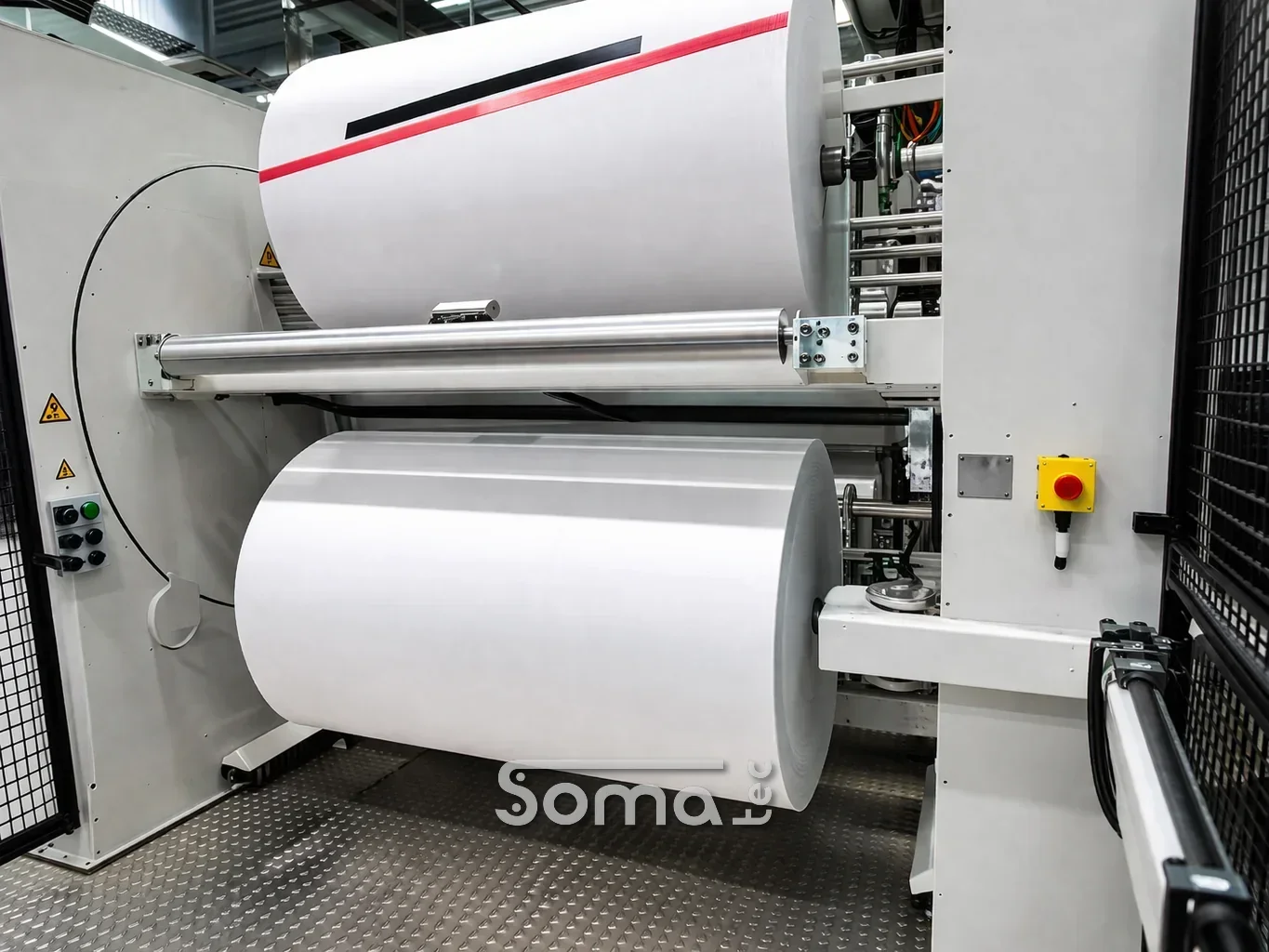

Der SOMATEC UW-E ist ein automatischer Wendeabwickler für die unterbrechungsfreie Materialzuführung in Converting-Linien. Im Betrieb wird die nächste Rolle vorbereitet, während die aktuelle abgewickelt wird — der Überlappspleiß bei voller Produktionsgeschwindigkeit sichert den Nonstop-Betrieb Ihrer Linie. Die kompakte Bauweise mit Wickelwellenaufnahme ermöglicht platzsparende Integration, während die präzise Bahnspannungsregelung auch empfindliche und dehnbare Materialien zuverlässig verarbeitet.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Max. Geschwindigkeit500 m/min

Max. Arbeitsbreite2.000 mm

Max. Rollendurchmesser1.200 mm

Max. Rollengewicht1.500 kg

Hülsen-Innendurchmesserab 76,2 (3") mm

BallenaufnahmeMit Wickelwellen

Vorteile

Nonstop-Abwicklung durch automatischen Überlappspleiß bis zur maximalen Produktionsgeschwindigkeit

Verlustarme Verbindung durch minimale Restlängen und kurze Überlappungsverbindung sowie durch Spleiß-Synchronisation beim Einsatz von mehreren Wicklern (in Kombination mit SOMATEC Aufwicklern)

Für geringere Warenbahnspannung geeignet

Optional: Einhebearme, Permanentbelüftung der Wickelwelle für höhere Prozesssicherheit, ultraleichte CFK-Wickelwellen für ergonomisches Rüsten

Preiswerte Basismaschine, die mit weiteren optionalen Funktionseinheiten versehen werden kann (Einhebearme, Hubtisch und Hubwagen zur Rollenbestückung, beide Abwickelrichtungen)

Verfügbare Optionen

Automatisches Spleißenja, Überlappung

Bahnlaufregelungoptional

Einhebearmeoptional

Hubtisch / Hubwagenoptional

Beide Abwickelrichtungenoptional

Permanentbelüftungoptional

CFK-Wickelwellenoptional

Weitere Optionen auf Anfrage

Einsatzgebiete

Der SOMATEC UW-E verarbeitet nahezu alle bahnförmigen Materialien in Converting-, Beschichtungs- und Laminierlinien. Die Wickelwellenaufnahme und der kompakte Aufbau machen ihn zur vielseitigen Standardlösung für die Materialzuführung.

Folien-Converting — Verpackungsfolien, Schrumpffolien, technische Folien und Barrierefolien

Vliesstoff-Verarbeitung — Nonwovens für Hygiene-, Medizin- und Filtrations-Produkte

Papier- und Kartonverarbeitung — Beschichtungs-, Laminier- und Drucklinien

Klebeband-Industrie — Zuführung von Tape-Substraten, Releaseliner und selbstklebenden Bahnen

Bodenbelagsproduktion — PVC-Bodenbeläge (LVT, Vinyl), Trägerbahnen und Dekorfolien

Kunstleder-Produktion — PVC- und PU-Kunstlederbahnen

Technische Textilien — Geotextilien, Filtermaterialien und beschichtete Textilien

Dachbahnen & Baufolien — Bitumenbahnen, Dampfsperren und Abdichtungsfolien

Warum der UW-E?

Robuste Bauweise, ausgefeilte Rollenwechselsysteme und perfekte Steuerung machen den SOMATEC UW-E zu einer absolut prozesssicheren Komponente. Als kompakter Wendeabwickler mit Wickelwellenaufnahme ist er die preiswerte Basismaschine, die mit weiteren optionalen Funktionseinheiten versehen werden kann. Bei Einsatz von Wickelwellen ist eine Rollenaufnahme vom Boden oder einer Palette durch im Abwickler angeordnete Einhebearme möglich. Optional stehen Permanentbelüftung der Wickelwelle für höhere Prozesssicherheit und ultraleichte CFK-Wickelwellen für ergonomisches Rüsten zur Verfügung.

Typische Konfigurationen

Converting-Linie: UW-E Abwickler + SOMATEC ATW-E Aufwickler mit Spleiß-Synchronisation für verlustfreien Nonstop-Betrieb

Beschichtungs- und Laminieranlage: UW-E mit Einhebearmen für Rollenaufnahme vom Boden oder Palette, Hubtisch und Hubwagen zur Rollenbestückung

Empfindliche Materialien: UW-E mit Permanentbelüftung der Wickelwelle und CFK-Wickelwellen für höhere Prozesssicherheit und ergonomisches Rüsten

Warum SOMATEC

Über 35 Jahre Spezialisierung — SOMATEC ist einer der führenden Hersteller für Wickelmaschinen und Converting-Sondermaschinen. Jahrzehntelange Erfahrung in der Entwicklung und Fertigung für die anspruchsvollsten Industrie-Anwendungen.

Made in Germany — Robuste Bauweise, präzise Mechanik und langlebige Komponenten. Konstruiert und gefertigt in Hameln, Deutschland — für 24/7-Industriebetrieb in Kunststoff-, Vliesstoff-, Papier- und Bodenbelagsindustrie.

Modulare Wickelkomponenten — Vielseitige Funktionseinheiten erlauben kundenspezifische Konfigurationen. Vom kompakten Basisgerät bis zur Hochleistungslinie — jede Maschine wird exakt auf den Kundenprozess zugeschnitten.

Bewährt bei internationalen Marktführern — Referenzen in Nonwoven, Papier, Folien, Composites, Bodenbeläge, Klebebänder, Kunstleder und technischen Textilien. SOMATEC-Maschinen laufen weltweit in den anspruchsvollsten Produktionslinien.

Häufige Fragen

Was ist ein Wendeabwickler? — Ein Wendeabwickler ist eine Maschine, die Materialrollen automatisch und unterbrechungsfrei in den Produktionsprozess einspeist. Während eine Rolle abgewickelt wird, kann die nächste bereits vorbereitet werden. Der Wechsel erfolgt fliegend, ohne die Linie zu stoppen — essentiell für kontinuierliche Converting-Prozesse.

Wann brauche ich einen Wendeabwickler statt eines einfachen Abwicklers? — Immer dann, wenn Ihre Produktionslinie kontinuierlich laufen muss, ohne bei jedem Rollenwechsel anzuhalten. Typisch bei Coating-, Laminier- und Druckprozessen, wo ein Stopp Ausschuss, Bahnrisse oder Qualitätsprobleme verursacht. Bei Liniengeschwindigkeiten über 50 m/min ist ein Wendeabwickler quasi Pflicht.

Welche Materialien kann der UW-E verarbeiten? — Der SOMATEC UW-E verarbeitet nahezu alle Converting-Materialien, wie z.B. Folien, Papier, Vliesstoffe, technische Textilien, Bodenbeläge (LVT/Vinyl), Kunstleder und beschichtete Bahnen. Das Spannungsniveau ist über die gesamte Abwicklung präzise regelbar — auch bei empfindlichen oder dehnbaren Materialien.

Wie unterscheidet sich der UW-E vom UW-C und UW-S? — Die drei Varianten sind auf unterschiedliche Anwendungsprofile optimiert: UW-E für elektrische Antriebe mit maximaler Flexibilität, UW-C für kompakte Einbausituationen, UW-S für schwere Rollen und hohe Bahnspannungen. Die richtige Wahl hängt von Material, Rollengewicht und Liniengeschwindigkeit ab.

Wie läuft die Beratung ab bei der Auswahl des richtigen Abwicklers? — SOMATEC analysiert gemeinsam mit Ihnen die Anforderungen an Bahnspannung, Geschwindigkeit und Materialhandling und empfiehlt die optimale Konfiguration. Von der Anforderungsanalyse bis zur Inbetriebnahme.

Kann ein bestehender Abwickler auf einen Wendeabwickler umgerüstet werden? — Grundsätzlich ja — SOMATEC bietet Retrofit-Lösungen an. SOMATEC bewertet den Anlagenzustand und die technische Machbarkeit und entwickelt das Upgrade-Konzept. Oft ist ein Retrofit wirtschaftlicher als eine Neuanschaffung.
