IR-FlächenemitterRobuste Flächenstrahlung — zonenflexibel und hocheffizient

1 / 3

Nicht jeder Prozess braucht eine Quarzglas-Lampe. IR-Flächenemitter arbeiten ohne Glasrohr — offene Heizflächen, die direkt strahlen. Mittelwellen-Emitter erreichen 90% Strahlungseffizienz. Langwellen-Keramikstrahler sind die mechanisch robusteste IR-Technologie.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Mittelwelle (MW)Langwelle (LW)

Wellenlänge2 – 4 µm> 5 µm

Leistungsdichte5 – 70 kW/m²5 – 40 kW/m²

Effizienz90% StrahlungseffizienzEmissionsgrad 0,94–0,96

Reaktionszeit10 Sek. – 2 Min.2 – 5 Minuten

Standardmaße (MW)250×250, 300×200, 500×120 mm

Bauformen (LW)Trog / Flach / Halbtrog / Heizboden

Elementtemp. (MW)700 – 1.200 °C

Elementtemp. (LW)300 – 700 °C

Produkttemp. (MW)80 – 250 °C

Spannung230V / 400V

Lebensdauer (MW)> 5.000 h

Lebensdauer (LW)5.000 – 10.000 h

Vorteile

90% Strahlungseffizienz (Mittelwelle) — Minimaler Energieverlust — nahezu die gesamte eingesetzte Energie wird als Infrarotstrahlung an das Produkt abgegeben. Die Wellenlänge von 2–4 µm ist optimal auf die Absorptionsspektren von Wasser und gängigen Lösemitteln abgestimmt.

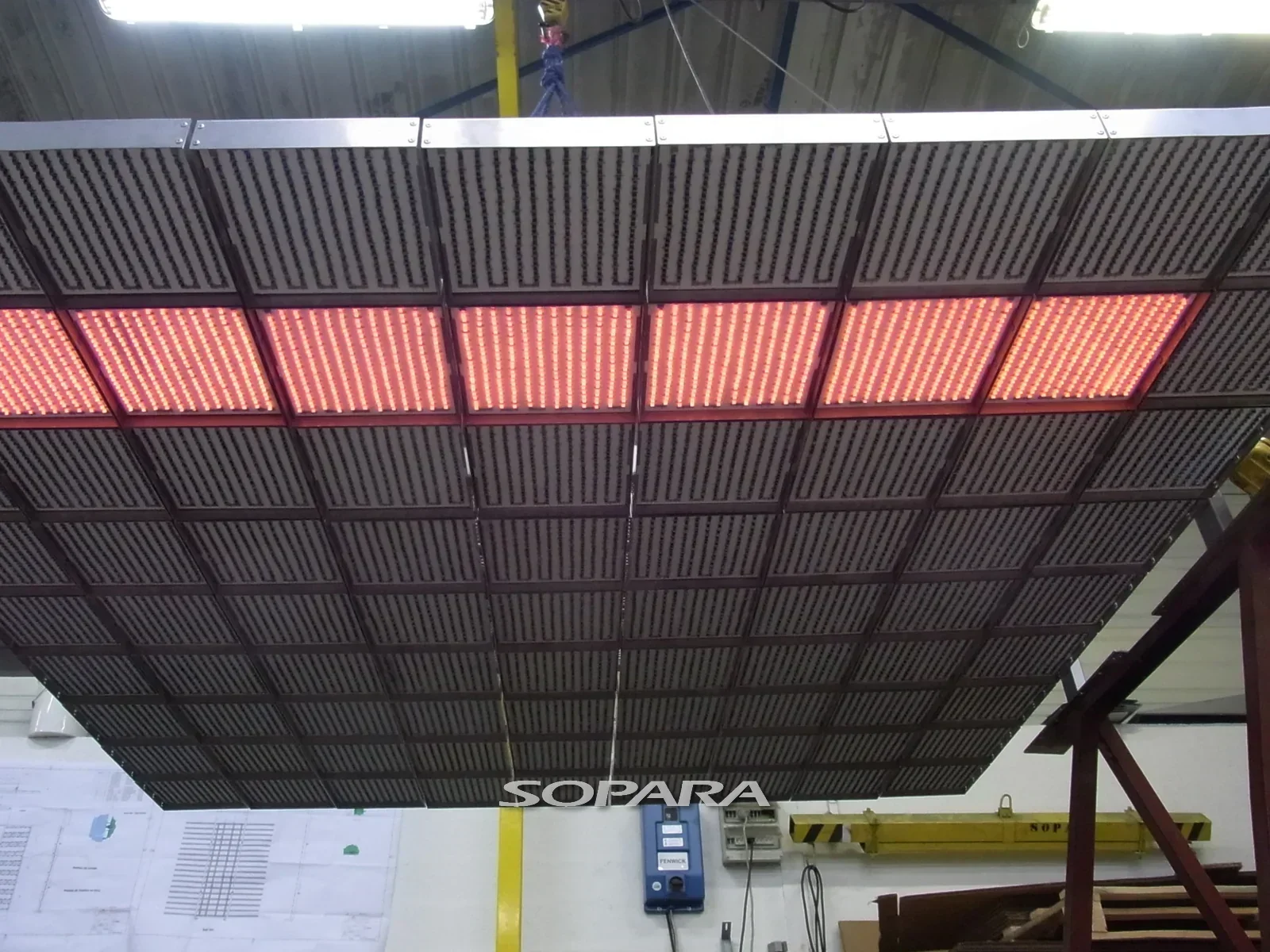

Kompakte Mehrzonen-Felder — Die kleinen Standardmaße ermöglichen viele unabhängige Heizzonen auf kleinstem Raum — entscheidend für zonenweise Bahntemperatur-Profilierung über die gesamte Arbeitsbreite.

Mechanisch robust — Flächenemitter sind unempfindlich gegen Stöße und Vibrationen — deutlich robuster als Quarzglas. Langwellen-Keramikstrahler funktionieren sogar bei Rissen und Beschädigungen weiter.

Höchster Emissionsgrad (Langwelle) — 0,94–0,96 — maximale Energieumwandlung. Chemisch beständige, glasierte Oberfläche. Keine sichtbare Lichtemission.

Easy Clean Design — Wie bei allen SOPARA IR-Komponenten: Reflektoren und Emitter separat zugänglich, reinigbar und austauschbar.

Referenzprojekt

IR-Feld-Umrüstung bei führenden Bodenbelagsherstellern: Bestehende IR-Felder in einer Produktionslinie für Vinyl-Bodenbeläge wurden mit SOPARA-Technologie umgerüstet. Die neuen IR-Lampen und Emitter in Kombination mit dem kühlungsfreien Systemdesign ergaben eine Energieeinsparung von über 30% pro Jahr — bei gleicher Liniengeschwindigkeit und Produktqualität.

Verfügbare Optionen

Mehrzonen-Konfiguration (MW) — Unabhängig regelbare Heizzonen

Kundenspezifische Baugrößen (MW)

Integriertes Thermocouple — Typ K, Echtzeit-Temperaturmonitoring

Schutzglas-Abdeckung (MW) — Für staubige Umgebungen

Trog-Form (LW) — Breitere, diffuse Wärmeverteilung

Flach-Form (LW) — Senkrechte, gerichtete Abstrahlung

Heizboden-Konfiguration (LW) — Flächige Erwärmung von unten

Weitere Optionen auf Anfrage

Verfügbare Varianten

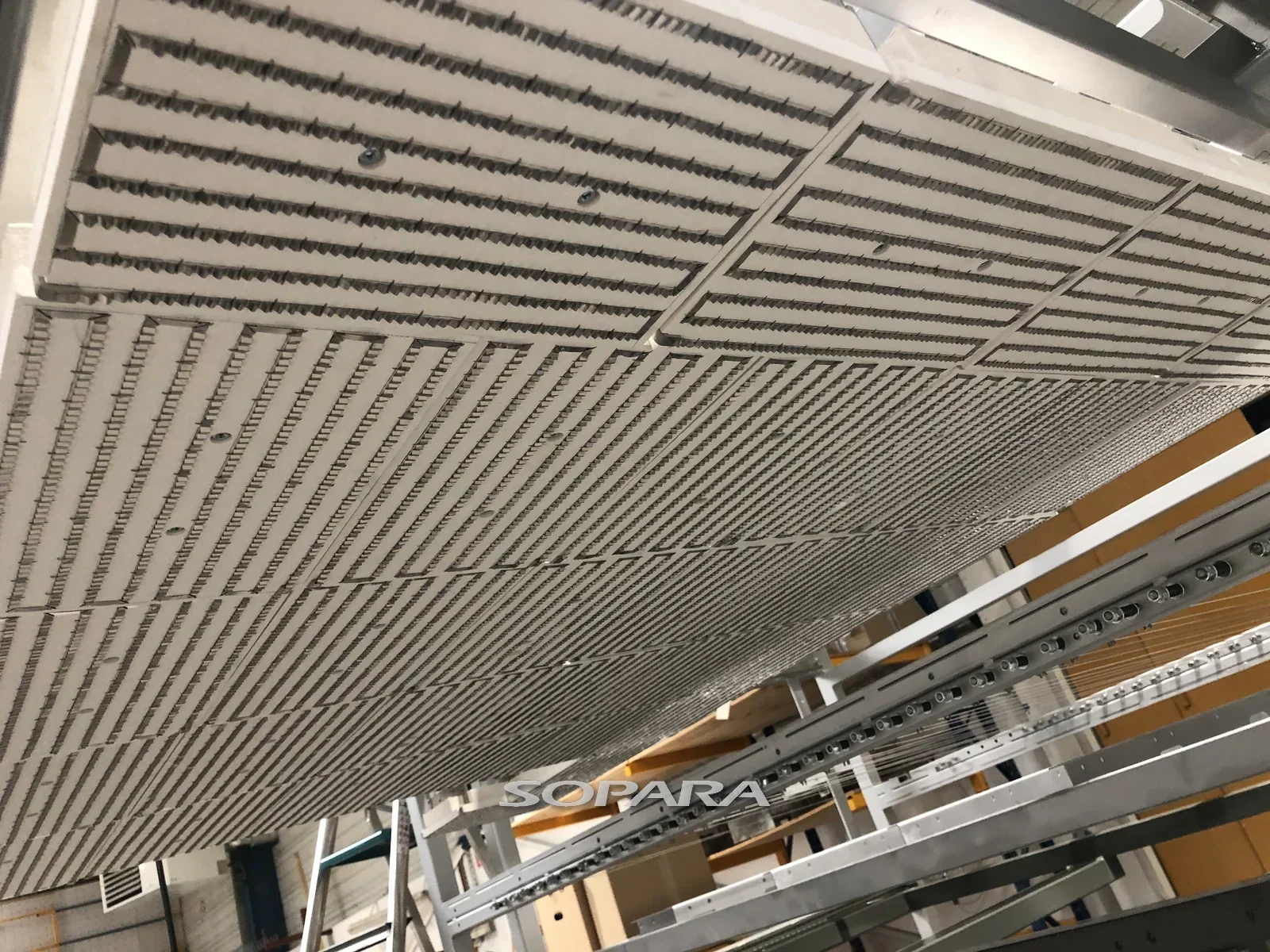

Mittelwellen-Metallband: Gewelltes NiCr/FeCrAl-Band auf Keramikplatte. Typisch für Beschichtungstrocknung, PVC-Gelierung, Vorheizung. Langwellen-Keramik: Eingebetteter FeCrAl-Draht in Keramikkörper (65–72% Al₂O₃). Typisch für Thermoforming, Oberflächenerwärmung.

Einsatzgebiete

Mittelwellen-Emitter: Trocknung wasserbasierter Beschichtungen auf Folien, Bodenbelags- und Kunstlederprodukten, Textilien, Papier und Vliesstoffen. PVC-Gelierung in Kunstleder- und Fußbodenlinien.

Polymerisation von Beschichtungen auf technischen Textilien (Silikon, Latex, PTFE)

Klebstoff-Trocknung in Kaschierlinien für Verpackungsfolien, Etiketten und Verbundmaterialien

Vorheizung vor Kalandierung

Langwellen-Keramik: Thermoforming-Linien für PVC, PE, PP und andere Thermoplaste

Oberflächenerwärmung vor Tiefzieh-Prozessen — Orthopädie: Thermoforming von Schienen und Einlagen

Großflächige Bodenerwärmung in Industrieöfen

Für Maschinenbauer: SOPARA kombiniert Mittelwellen- und Langwellen-Emitter zu kundenspezifischen Mehrzonen-Feldern exakt für Ihre Maschine

Für Anlagenbetreiber: Bestehende IR-Felder mit verschlissenen oder ineffizienten Emittern können mit SOPARA-Flächenemittern aufgerüstet werden

Warum SOPARA

84 Jahre Infrarot-Expertise — Gegründet 1942 in Frankreich. Als eine der ältesten Spezialmarken für industrielle Infrarot-Technologie bringt SOPARA über acht Jahrzehnte Entwicklungs- und Fertigungskompetenz in jede Anlage ein.

Referenzen bei europäischen Branchenführern — SOPARAs IR-Anlagen laufen bei Marktführern aus Automotive, Composites, Bodenbelag und Nuklear — bei den anspruchsvollsten thermischen Prozessen französischer und europäischer Top-Unternehmen.

Testlabor in Pusignan bei Lyon — Ihr Material wird im SOPARA-Infrarot-Labor an realen Substraten validiert: Wellenlänge, Leistungsdichte und Prozessparameter. Konkrete Ergebnisse vor der Investitionsentscheidung — keine Theorie, keine Annahmen.

Systemkompetenz von der Komponente bis zur Turn-Key-Anlage — Nicht nur IR-Lampen. SOPARA liefert vollständige thermische Prozesslösungen: Lampen, Reflektoren, Schutzglas, IR-Felder, Leistungsregelung, Schaltschränke und Prozesssteuerung. Ein Ansprechpartner für den gesamten thermischen Prozess. Made in France, ISO 9001:2015 zertifiziert, 5 % des Umsatzes in F&E.

Häufige Fragen

Was ist ein Flächenemitter? — Ein IR-Flächenemitter arbeitet ohne Glasrohr — offene Heizflächen, die direkte Infrarot-Strahlung auf das Produkt abgeben. Ideal für Anwendungen, bei denen kompakte Bauform und hohe Flächenleistung gefordert sind.

Wann ist ein Flächenemitter besser als eine Röhrenlampe? — Wenn der Einbauraum begrenzt ist, wenn eine gleichmäßige Flächenbestrahlung ohne Lampenschatten benötigt wird, oder wenn das Produkt sehr nah am Emitter vorbeigeführt wird.

In welchen Wellenlängen arbeiten SOPARA-Flächenemitter? — Vorwiegend im Mittelwellen-Bereich. Die exakte Wellenlänge wird auf das zu erwärmende Material abgestimmt — SOPARA validiert im eigenen Testlabor.

Wie werden Flächenemitter in Linien integriert? — SOPARA fertigt die Emitter nach kundenspezifischen Maßen. Die Integration erfolgt als Direktmontage — Leistungsregelung und Schaltschrank kommen als Komplettsystem.
