IR-Felder / PanelsSchlüsselfertige IR-Heizfelder — exakt auf Ihre Linie abgestimmt
1 / 3

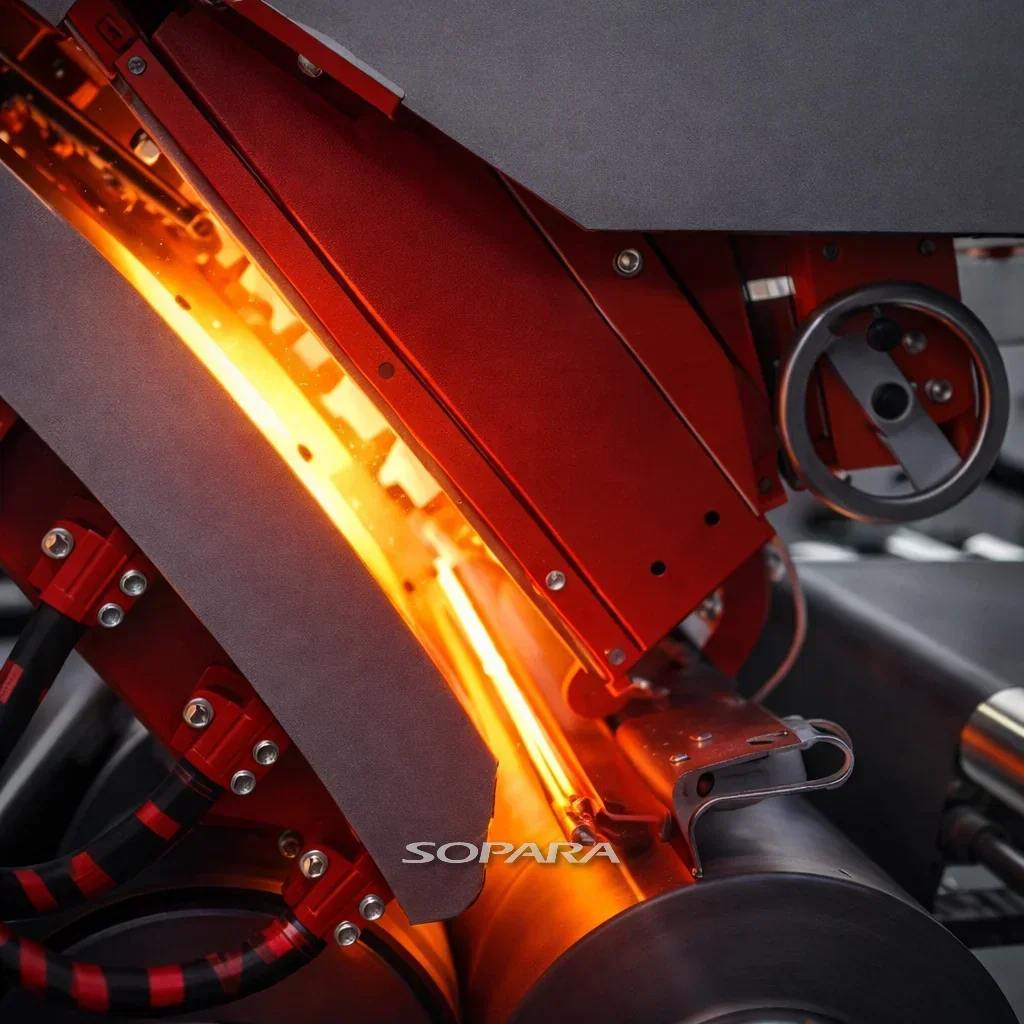

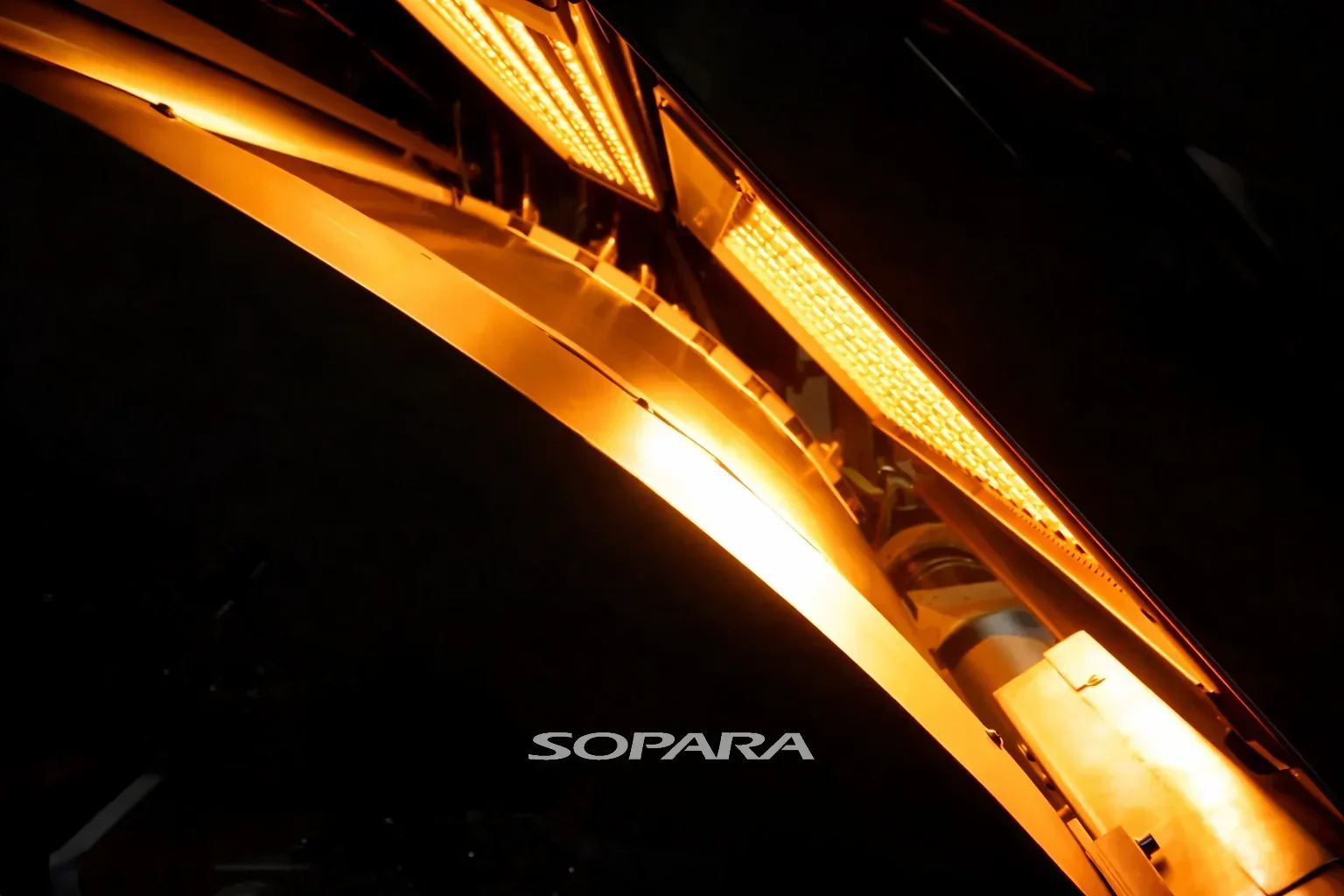

IR-Felder sind komplette Heizmodule, in denen mehrere IR-Lampen oder Emitter in einem Gehäuse mit Reflektoren, Schutzglas und elektrischem Anschluss zusammengebaut werden. Sie sind das, was Converting-Kunden als "IR-Feld" in ihrer Linie kennen — ein einbaufertiges Modul mit definierter Heizfläche, Zonenaufteilung und Leistungsregelung. SOPARA entwirft und fertigt IR-Felder kundenspezifisch: Leistungsdichte, Abmessungen, Spannung, Anzahl der Zonen und die gesamte Anordnung werden exakt auf den Prozess und die Maschine abgestimmt. Die IR-Felder können mit Kurzwellen-Lampen, Mittelwellen-Lampen, Mittelwellen-Flächenemittern oder Kombinationen bestückt werden. Durch das SOPARA-Systemdesign mit separat montierten Reflektoren entfällt die aktive Reflektorkühlung — keine Ventilatoren, keine Kühlsensoren, kein Wärmeverlust durch Kühlluft. In der Praxis ergibt sich daraus oftmals eine 20–30% höhere Energieeffizienz auf Feldebene bei gleicher Lebensdauer.
Technische Dokumentation
Prospekt
Betriebsanleitung
STEP / Zeichnung
Technische Daten
Max. Arbeitsbreite>6.000 mm
Max. Geschwindigkeit>1.200 m/min
BestückungSW-Lampen, MW-Lampen, Flächenemitter oder Kombinationen
AbmessungenKundenspezifisch
ZonenaufteilungUnabhängig regelbar, Anzahl nach Anforderung
Spannung230V / 400V / kundenspezifisch
LeistungsregelungThyristor-Steller mit Phasenanschnitt und Soft-Start
TemperaturregelungPyrometer (berührungslos), Wärmebildkamera oder Thermoelement
SchutzglasHochtemperaturglas, Frontseite
GehäuseAluminium, Keramik oder Edelstahl
Vorteile
Schlüsselfertiges Modul — Einbauen, anschließen, produzieren. IR-Lampen, Reflektoren, Schutzglas, Gehäuse und Leistungsregelung — komplett vormontiert und getestet.
Easy Clean Design — Reflektoren und Schutzglas separat zugänglich, reinigbar und austauschbar. In industriellen Umgebungen mit Weichmacher-Dämpfen, Beschichtungsnebel oder Staub ein entscheidender Vorteil für dauerhaft hohe Feldleistung.
Keine aktive Reflektorkühlung — Keine Ventilatoren, keine Kühlsensoren, keine Prozesswärme, die durch Kühlluft abgeführt wird. Oftmals 20–30% höhere Energieeffizienz auf Feldebene gegenüber konventionellen Systemen.
Mehrzonen-Regelung — Unabhängig regelbare Heizzonen für gleichmäßiges Temperaturprofil über die Bahnbreite — inklusive Randkompensation.
Wellenlängen-Flexibilität — Kurzwellen- und Mittelwellen-Lampen im gleichen Querschnitt — Umrüstung der Bestückung ohne Kassettenwechsel möglich. Kombination verschiedener Wellenlängen in einem Feld für mehrstufige Prozesse.
Schwenkbare Aufhängung — Schnelles Abschwenken bei Bandstillstand schützt empfindliche Bahnmaterialien vor Überhitzung.
Referenzprojekt
IR-Feld-Umrüstung bei führenden Bodenbelagsherstellern: Bestehende IR-Felder in einer Produktionslinie für Vinyl-Bodenbeläge wurden mit SOPARA-Technologie umgerüstet. Die neuen IR-Felder in Kombination mit dem kühlungsfreien Systemdesign ergaben eine Energieeinsparung von über 30% pro Jahr — bei gleicher Liniengeschwindigkeit und Produktqualität. Die Umrüstung erfolgte ohne wesentliche Änderung der Maschinengeometrie.
Verfügbare Optionen
Einseitige oder beidseitige Bestrahlung — ober- und/oder unterhalb der Bahn
Kombination verschiedener Wellenlängen — z.B. Kurzwelle für Vorheizung und Mittelwelle für Trocknung in einem Feld
Integrierte Absaugung — für Lösemitteldämpfe und Feuchtigkeit direkt aus der Prozesszone
Pyrometer-Regelung — berührungslose Produkttemperatur-Messung in geschlossener Regelschleife
Schwenkbare Aufhängung — schnelles Abschwenken bei Bandstillstand
Schnellwechsel-Lampenkassetten — minimale Wartungszeiten bei Lampentausch
Diagonal angeordnete Strahler — für homogene Erwärmung ohne Schattenzonen
Weitere Optionen auf Anfrage
Einsatzgebiete
Beschichtungstrocknung auf Streich-, Rakel- und Walzenauftragsmaschinen. Vor- und Nachtrocknung in Kaschier- und Laminierlinien. Tintentrocknung in Druck- und Veredelungsmaschinen.
PVC-Gelierung in Kunstleder- und Fußbodenproduktionslinien
Vorheizung vor Prägung, Kalandierung oder Laminierung
Aushärtung von Klebstoffen und Lacken auf Folien, Papier, Textilien und Vliesstoffen
Für Maschinenbauer: SOPARA liefert das komplette IR-Feld inklusive Schaltschrank als einbaufertiges Modul — Wellenlänge, Leistungsdichte, Zonierung und Schnittstellen werden direkt mit Ihrem Engineering abgestimmt
Für Anlagenbetreiber: Bestehende IR-Felder können komplett durch SOPARA-Module ersetzt werden — oft mit identischen Anschlussmaßen und ohne Änderung der Maschinengeometrie
Warum SOPARA
84 Jahre Infrarot-Expertise — Gegründet 1942 in Frankreich. Als eine der ältesten Spezialmarken für industrielle Infrarot-Technologie bringt SOPARA über acht Jahrzehnte Entwicklungs- und Fertigungskompetenz in jede Anlage ein.
Referenzen bei europäischen Branchenführern — SOPARAs IR-Anlagen laufen bei Marktführern aus Automotive, Composites, Bodenbelag und Nuklear — bei den anspruchsvollsten thermischen Prozessen französischer und europäischer Top-Unternehmen.
Testlabor in Pusignan bei Lyon — Ihr Material wird im SOPARA-Infrarot-Labor an realen Substraten validiert: Wellenlänge, Leistungsdichte und Prozessparameter. Konkrete Ergebnisse vor der Investitionsentscheidung — keine Theorie, keine Annahmen.
Systemkompetenz von der Komponente bis zur Turn-Key-Anlage — Nicht nur IR-Lampen. SOPARA liefert vollständige thermische Prozesslösungen: Lampen, Reflektoren, Schutzglas, IR-Felder, Leistungsregelung, Schaltschränke und Prozesssteuerung. Ein Ansprechpartner für den gesamten thermischen Prozess. Made in France, ISO 9001:2015 zertifiziert, 5 % des Umsatzes in F&E.
Häufige Fragen
Was ist ein IR-Feld? — Ein IR-Feld ist eine modular aufgebaute Infrarot-Heizeinheit, bestückt mit mehreren IR-Strahlern (Twin-Tube, Single-Tube oder Flächenemitter). Es wird typischerweise über einer Materialbahn installiert und liefert gleichmäßige, zonenweise regelbare Wärme für Trocknung, Gelierung, Aushärtung oder Vorwärmung.
Wann ist Infrarot-Trocknung besser als Konvektionstrocknung? — IR-Trocknung ist effizienter, wenn schnelle Oberflächen-Erwärmung gefragt ist, wenn die Linienlänge begrenzt ist (IR braucht weniger Bauraum), oder wenn gezielt Energie auf die Oberfläche statt in die umgebende Luft gebracht werden soll. Häufig werden IR-Felder auch als Booster vor Konvektionstrocknern eingesetzt.
Wie wird die Leistung eines IR-Feldes geregelt? — Über Thyristor-Steller mit Phasenanschnitt und Soft-Start. Jede Zone ist unabhängig regelbar. Die Temperatur wird berührungslos über Pyrometer oder Wärmebildkameras überwacht. Die Leistungsregelung und der Schaltschrank kommen bei SOPARA aus einer Hand.
Können bestehende IR-Felder durch SOPARA ersetzt werden? — Ja — SOPARA-Felder werden kundenspezifisch gefertigt und können als Retrofit in bestehende Linien integriert werden. SOPARA bewertet den Ist-Zustand und konzipiert die Retrofit-Lösung inkl. Leistungsregelung und Schaltschrank.
Wie flexibel ist die Zonenaufteilung eines IR-Feldes? — SOPARA IR-Felder werden mit einer kundenspezifischen Anzahl unabhängig regelbarer Zonen ausgeliefert. Jede Zone kann separat in Leistung und Temperatur gesteuert werden — ideal für Prozesse mit unterschiedlichen Wärmeanforderungen über die Bahnbreite oder für Produktwechsel mit verschiedenen Trocknungsprofilen.
Wie werden SOPARA IR-Felder in bestehende Linien integriert? — SOPARA fertigt IR-Felder kundenspezifisch nach den Maßen und Schnittstellen der bestehenden Anlage. Die Integration erfolgt als Direktmontage in den vorhandenen Maschinenrahmen — typischerweise ohne bauliche Änderungen an der Linie. Leistungsregelung und Schaltschrank werden als Komplettsystem mitgeliefert.
OPEX-Rechner
⚡IR-Feld OPEX-Analyse
Aktuelles System vs. SOPARA — 3.000 h/a · 0,18 €/kWh
Betriebsstunden / Jahr
3.000 h
Strompreis
0,18 €/kWh
IST-Situation
kW
kW
kW
Einsparpotenzial
kW
kW
kW
▾
Aktuell — Gesamt
263 kW
IR 250 kW + Ex 7,5 kW + FA 5,5 kW
SOPARA — Gesamt
199 kW
−64 kW vs. aktuell
Einsparung / Jahr
34.344 €
−24% · 11 €/h
Amortisation
—
CAPEX ÷ Einsparung p.a.
⚡ Installed Power — Logarithmische Skala (kW)
IR-Feld
250 kW
188 kW
Absaugung
7,5 kW
6,6 kW
Frischluft
5,5 kW
4,8 kW
1 kW5 kW10 kW50 kW100 kW250 kW
€ OPEX-Vergleich nach Komponente (€ / Jahr)
142.020 €
−33.480 €
−486 €
−378 €
107.676 €
Einsparung / Jahr
34.344 €
Aktuell
IR-Feld
Absaugung
Frischluft
SOPARA
🌿 CO₂-Einsparung (Strommix ~380 g/kWh)
CO₂ Einsparung / Jahr
72,5 t
CO₂ Aktuell / Jahr
299,8 t
Strommix DE ~380 g/kWh
CO₂ Einsparung / Jahr
72,5 t
190.800 kWh/a eingespart
Reduktion
−24%
725,0 t t CO₂ über 10 Jahre
* Szenarien basieren auf sopara.com (20–50% Einsparung). CO₂: Strommix ~380 g/kWh. Verbindliche Werte nach Auslegung durch SOPARA.
