Leistungsregelung & SchaltschränkePräzise Regelung — von der einzelnen Zone bis zum 760-kW-Feld

1 / 3

SC-IR Leistungsregelung & Schaltschränke Ansicht 1

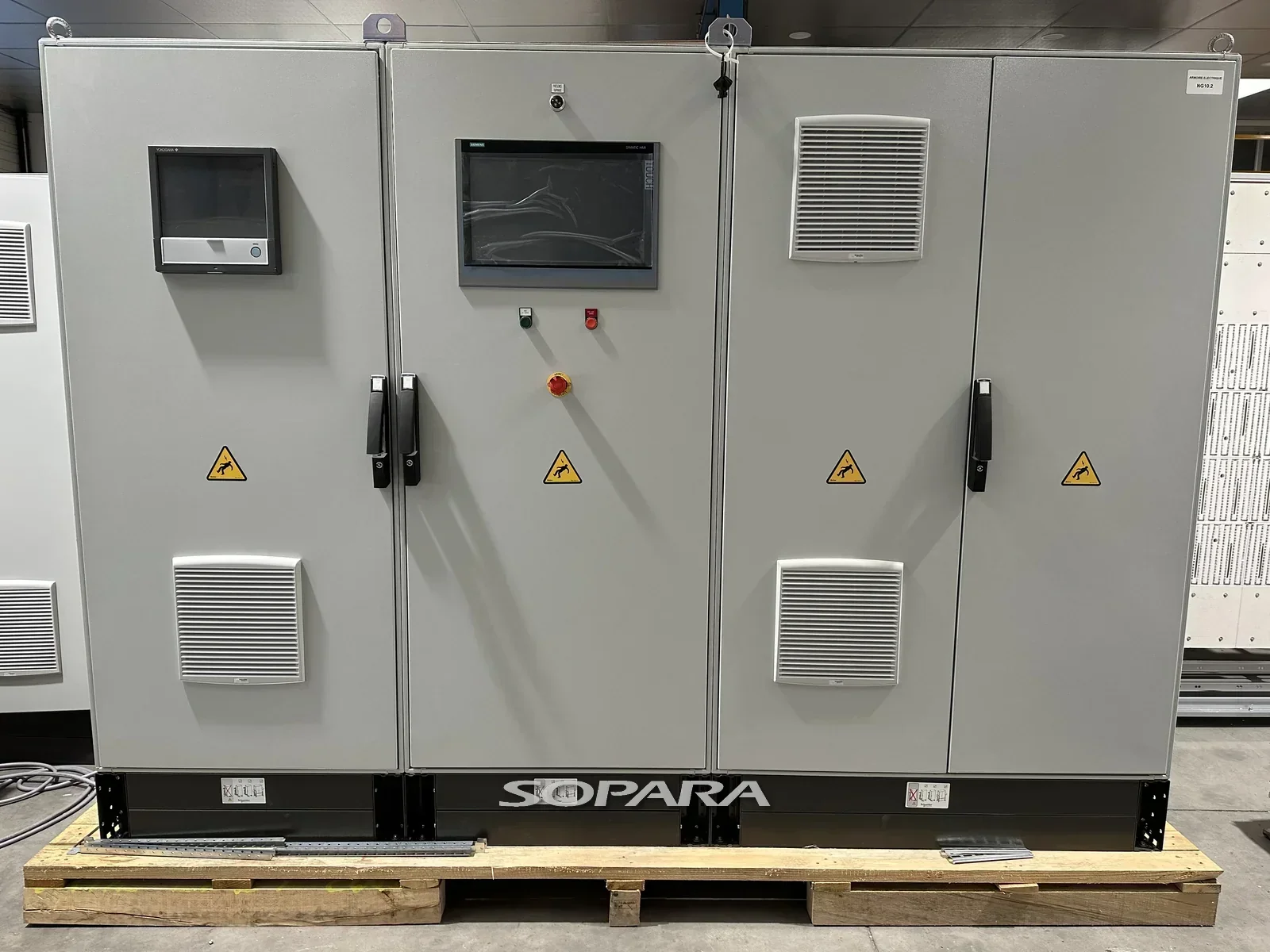

SC-IR Leistungsregelung & Schaltschränke Ansicht 2

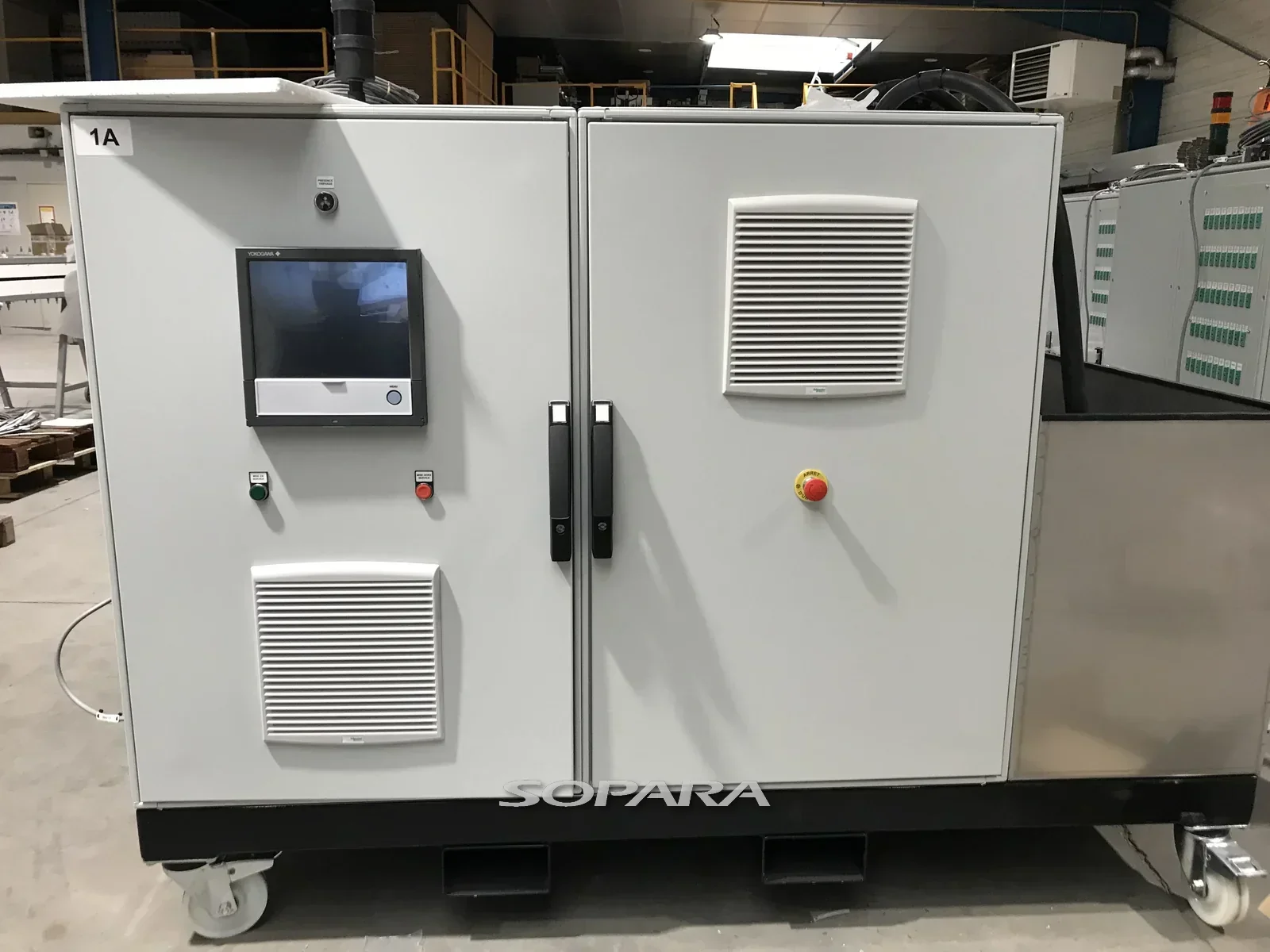

SC-IR Leistungsregelung & Schaltschränke Ansicht 3

Die beste IR-Lampe bringt nur dann volle Leistung, wenn die Regelung stimmt. SOPARA entwirft und fertigt kundenspezifische Schaltschränke für IR-Systeme — von der einfachen Leistungsvariation einzelner Panels bis zur Mehrzonen-Regelung kompletter Heizfelder mit über 760 kW Gesamtleistung. Jeder Schaltschrank wird exakt auf das jeweilige IR-Feld und den Prozess ausgelegt: Thyristor-Steller mit Phasenanschnitt und Soft-Start schützen die Quarzlampen beim Einschalten. Pyrometer und Thermocouple ermöglichen eine geschlossene Regelschleife für präzise Produkttemperatur-Kontrolle. Automatische oder manuelle Leistungsvariation — je nach Anforderung.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Max. Gesamtleistung> 760 kW (dokumentiert)

LeistungsregelungThyristor-Steller (SCR) mit Phasenanschnitt

Soft-StartJa, zum Schutz der Quarzlampen

SteuerungSPS mit Touch-Panel oder Kundensteuerungs-Integration

TemperatursensorikIR-Pyrometer und/oder Thermocouple

RegelschleifeGeschlossene PID-Regelung auf Produkttemperatur

ZonenregelungUnabhängig regelbar, Anzahl nach Anforderung

Spannung230V / 400V / kundenspezifisch

DatenexportTemperaturkurven via USB (Excel) oder Netzwerk

BauweiseKundenspezifisch, nach Schaltschrankstandard

Vorteile

Alles aus einer Hand — Lampe, IR-Feld und Schaltschrank kommen vom gleichen Hersteller. Perfekt aufeinander abgestimmt — kein Schnittstellenrisiko zwischen Lampenlieferant und Schaltschrankbauer.

Soft-Start verlängert Lampenlebensdauer — Der sanfte Hochlauf beim Einschalten reduziert die thermische Belastung der Filamente und verlängert die Lebensdauer der Quarzlampen messbar.

Präzise Produkttemperatur-Regelung — Geschlossene PID-Regelschleife mit Pyrometer oder Thermocouple hält die Solltemperatur auf dem Produkt — unabhängig von Geschwindigkeitsänderungen oder Materialwechseln.

Dokumentation und Nachverfolgbarkeit — Temperaturkurven und Prozessdaten werden aufgezeichnet und können via USB oder Netzwerk exportiert werden — für Qualitätssicherung und Prozessdokumentation.

Skalierbar — Von der einfachen Einzelzonen-Regelung bis zum 760-kW-Mehrzonen-Schaltschrank — SOPARA legt jeden Schaltschrank exakt auf die Anforderung aus.

Integration — Standalone-Betrieb mit eigenem Touch-Panel oder nahtlose Integration in die bestehende SPS-Steuerung der Maschine — beides möglich.

Referenzprojekt

760-kW-Schaltschrank für einen deutschen Kunden: SOPARA hat einen der größten dokumentierten IR-Schaltschränke für einen Kunden in Deutschland ausgelegt, gefertigt und geliefert — 760 kW Gesamtleistung mit Mehrzonen-Regelung. Transport, Inbetriebnahme und Einbindung in die bestehende Anlagensteuerung aus einer Hand.

Verfügbare Optionen

Automatische Leistungsvariation — Regelung auf Produkttemperatur über Pyrometer

Manuelle Leistungsvariation — Direkte Einstellung der Zonenleistung über Touch-Panel

Standalone-Steuerung — Eigene SPS mit Touch-Panel, unabhängig von der Maschinensteuerung

Kundensteuerungs-Integration — Einbindung in bestehende SPS (Siemens, Beckhoff, Allen-Bradley, etc.)

Rezeptverwaltung — Speicherung und Abruf verschiedener Produktrezepte mit definierten Temperaturprofilen

Datenexport — USB, Ethernet oder Feldbus für Prozessdokumentation und Qualitätssicherung

ATEX-Ausführung — Für explosionsgefährdete Umgebungen bei lösemittelhaltigen Prozessen

Weitere Optionen auf Anfrage

Einsatzgebiete

Leistungsregelung für IR-Felder in Beschichtungs-, Kaschier-, Laminier- und Prägeanlagen. Steuerung von Mehrzonen-Heizfeldern über die gesamte Arbeitsbreite.

Regelung von IR-Booster-Modulen in bestehenden Linien

Komplette Schaltschranklösungen für Neuanlagen — direkt abgestimmt auf die Maschinensteuerung des OEM

Modernisierung der Steuerungstechnik bei Umrüstung bestehender IR-Felder

Für Maschinenbauer: SOPARA liefert den Schaltschrank als einbaufertiges Modul passend zu Ihrer Maschinensteuerung — ein Ansprechpartner für Lampen, IR-Feld und Regelung

Für Anlagenbetreiber: Bei der Umrüstung bestehender IR-Felder wird die Regelung gleich modernisiert — ein neuer SOPARA-Schaltschrank amortisiert sich oft allein durch die längere Lampenstandzeit

Warum SOPARA

84 Jahre Infrarot-Expertise — Gegründet 1942 in Frankreich. Als eine der ältesten Spezialmarken für industrielle Infrarot-Technologie bringt SOPARA über acht Jahrzehnte Entwicklungs- und Fertigungskompetenz in jede Anlage ein.

Referenzen bei europäischen Branchenführern — SOPARAs IR-Anlagen laufen bei Marktführern aus Automotive, Composites, Bodenbelag und Nuklear — bei den anspruchsvollsten thermischen Prozessen französischer und europäischer Top-Unternehmen.

Testlabor in Pusignan bei Lyon — Ihr Material wird im SOPARA-Infrarot-Labor an realen Substraten validiert: Wellenlänge, Leistungsdichte und Prozessparameter. Konkrete Ergebnisse vor der Investitionsentscheidung — keine Theorie, keine Annahmen.

Systemkompetenz von der Komponente bis zur Turn-Key-Anlage — Nicht nur IR-Lampen. SOPARA liefert vollständige thermische Prozesslösungen: Lampen, Reflektoren, Schutzglas, IR-Felder, Leistungsregelung, Schaltschränke und Prozesssteuerung. Ein Ansprechpartner für den gesamten thermischen Prozess. Made in France, ISO 9001:2015 zertifiziert, 5 % des Umsatzes in F&E.

Häufige Fragen

Was umfasst die Leistungsregelung von SOPARA? — Thyristor-Steller mit Phasenanschnitt und Soft-Start, zonenweise unabhängig regelbar. SOPARA liefert die komplette Einheit inkl. Schaltschrank — von der Lampe bis zur Steckdose aus einer Hand.

Warum ist die Leistungsregelung so wichtig? — Ohne präzise Regelung schwankt die IR-Leistung, was zu ungleichmäßiger Trocknung, Energieverschwendung oder Materialschäden führt. SOPARAs Thyristor-Steller reagieren in Millisekunden.

Kann SOPARA Schaltschränke für Fremd-IR-Systeme liefern? — SOPARA konzipiert und fertigt Leistungsregelung und Schaltschränke primär für eigene IR-Systeme. Bei Retrofit-Projekten wird die Kompatibilität im Einzelfall geprüft.

Was ist im Schaltschrank enthalten? — Thyristor-Leistungsregler, SPS-Steuerung oder Anbindung an kundenseitige SPS, Sicherheitseinrichtungen und Bedienoberfläche.
