IR-Trockner für Beschichtung & LaminierungSchneller trocknen, weniger Platz, weniger Energie

1 / 3

TD-IR IR-Trockner für Beschichtung & Laminierung Ansicht 1

TD-IR IR-Trockner für Beschichtung & Laminierung Ansicht 2

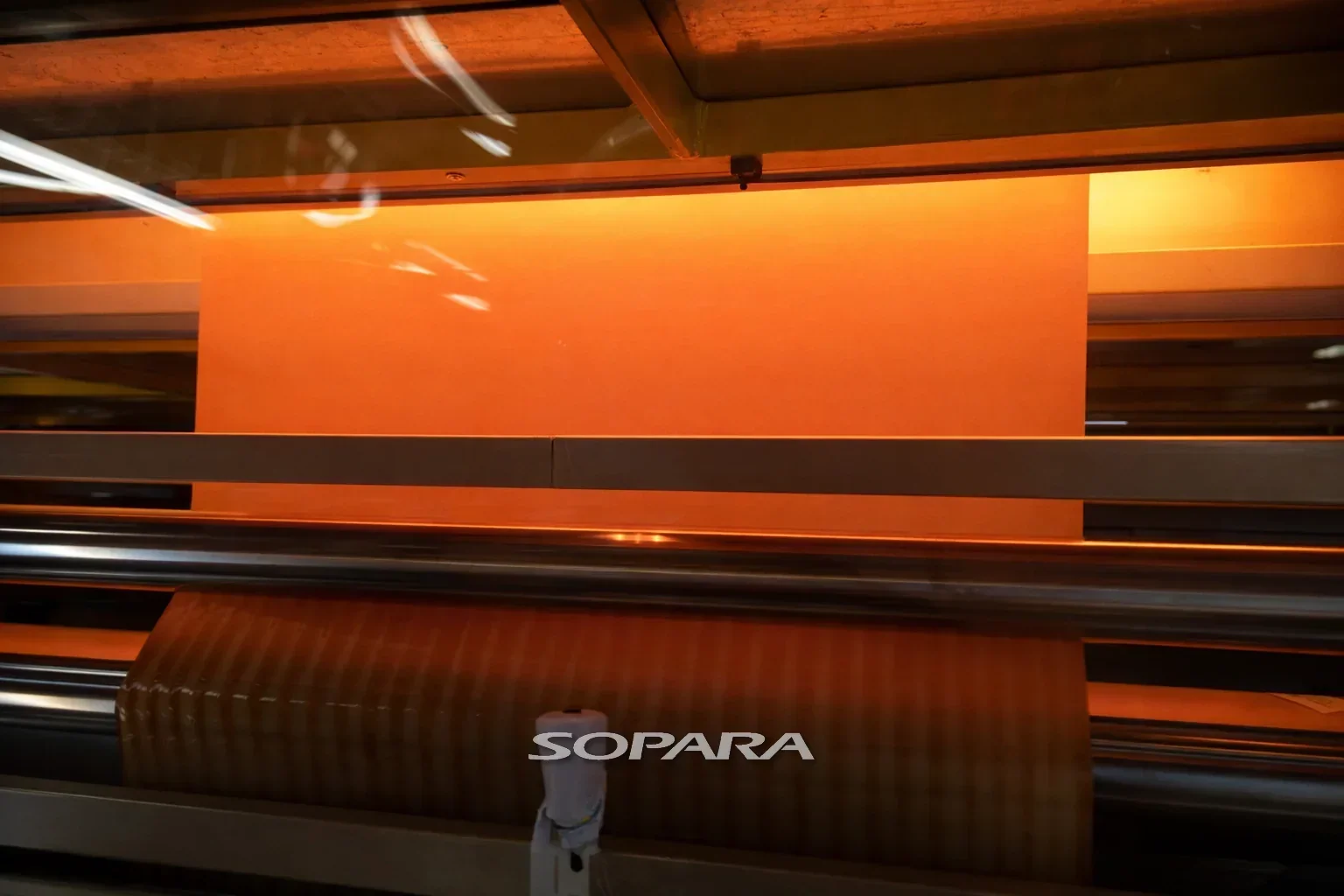

TD-IR IR-Trockner für Beschichtung & Laminierung Ansicht 3

Auf Beschichtungs-, Impränier- und Laminierlinien entscheidet die Trocknerstrecke über Qualität und Durchsatz. SOPARA IR-Trockner liefern gezielte Strahlungswärme zur Beschichtungstrocknung, Lösemittelabdampfung, Harzfilmtrocknung und B-Stage-Kontrolle — berührungslos und zonenweise regelbar. Die hohe Leistungsdichte ermöglicht kurze Trocknerstrecken bei hoher Bahngeschwindigkeit. Im Vergleich zu konventionellen Heißlufttrocknern sind SOPARA IR-Trockner deutlich kompakter — typisch >15% weniger Baulänge für gleiche Trocknungsleistung. SOPARA IR-Trockner nutzen die hauseigene "Fast Response"-Technologie mit thermischen Trägheiten von 1–10 Sekunden. In Kombination mit dem kühlungsfreien Systemdesign sind SOPARA-Trockner oftmals 20–30% energieeffizienter als konventionelle Systeme.

Technische Dokumentation

Prospekt

Betriebsanleitung

STEP / Zeichnung

Technische Daten

Max. Arbeitsbreite4.000 mm

Max. Geschwindigkeit150 m/min

IR-TechnologieKurzwelle und/oder Mittelwelle

Reaktionszeit1 – 10 Sekunden ("Fast Response")

HeizzonenMehrere unabhängige Zonen entlang Bahnlaufrichtung

BestrahlungEinseitig oder beidseitig

RegelungSPS mit Pyrometer oder Thermocouple

AbsaugungIntegriert für Lösemitteldämpfe und Feuchtigkeit

ProduktführungFreie Bahn, Förderband oder Umlenkwalzen

AbmessungenKundenspezifisch

Spannung230V / 400V

GesamtleistungKundenspezifisch

KühlungKeine aktive Reflektorkühlung erforderlich

Vorteile

Kompakter als Konvektionstrockner — Typisch >15% weniger Baulänge für gleiche Trocknungsleistung. IR-Strahlung erwärmt das Produkt direkt — nicht die Luft im Trockner.

Energieeffizienz — SOPARA IR-Trockner arbeiten ohne aktive Reflektorkühlung. Oftmals 20–30% höhere Energieeffizienz gegenüber konventionellen Systemen.

Sofortige Betriebsbereitschaft — Kein Vorheizen. "Fast Response"-Technologie: IR-Strahler sind in 1–10 Sekunden auf voller Leistung.

Präzise Temperaturführung — Mehrzonen-Profil entlang der Bahnlaufrichtung. Geschlossene Regelschleife mit Pyrometer für reproduzierbare Ergebnisse.

Schonende Trocknung — Berührungslose Erwärmung. Präzise Temperaturkontrolle verhindert Überhitzung empfindlicher Substrate.

Easy Clean Design — Reflektoren und Schutzgläser separat zugänglich, reinigbar und austauschbar.

Referenzprojekte

Mehrere Referenzprojekte im Converting bei führenden Fußbodenherstellern weltweit. Bestehende Gas- und Ölbrenner-Trocknungsstrecken wurden durch SOPARA IR-Technologie ersetzt — der Wechsel von fossilen Heizmitteln zu elektrischer Infrarot-Strahlung reduziert den CO₂-Fußabdruck erheblich, bei gleichzeitig höherer Energieeffizienz und präziserer Temperaturführung.

Verfügbare Optionen

Einseitige oder beidseitige Bestrahlung — ober- und/oder unterhalb der Bahn

Kombination verschiedener Wellenlängen — z.B. Kurzwelle für Vorheizung und Mittelwelle für Trocknung

Integrierte Absaugung — für Lösemitteldämpfe direkt aus der Prozesszone

ATEX-Ausführung — für lösemittelhaltige Prozesse

Bandgeschwindigkeits-Synchronisation mit Liniensteuerung

Weitere Optionen auf Anfrage

Einsatzgebiete

Trocknung wasserbasierter und lösemittelbasierter Beschichtungen auf Folien, Bodenbelags- und Kunstlederprodukten, Textilien, Papier und Vliesstoffen.

Vortrocknung und Nachtrocknung in Kaschier- und Laminierlinien

Harzfilmtrocknung und B-Stage-Kontrolle auf Prepreg- und Imprägnierlinien

Lösemittelabdampfung bei Klebstoffbeschichtungen für Verpackungsfolien und Verbundmaterialien

Tintentrocknung in Druck- und Veredelungsmaschinen

Für Maschinenbauer: SOPARA liefert den kompletten IR-Trockner als einbaufertiges Modul

Für Anlagenbetreiber: Ein SOPARA IR-Trockner steigert den Durchsatz bei reduziertem Energieverbrauch

Warum SOPARA

84 Jahre Infrarot-Expertise — Gegründet 1942 in Frankreich. Als eine der ältesten Spezialmarken für industrielle Infrarot-Technologie bringt SOPARA über acht Jahrzehnte Entwicklungs- und Fertigungskompetenz in jede Anlage ein.

Referenzen bei europäischen Branchenführern — SOPARAs IR-Anlagen laufen bei Marktführern aus Automotive, Composites, Bodenbelag und Nuklear — bei den anspruchsvollsten thermischen Prozessen französischer und europäischer Top-Unternehmen.

Testlabor in Pusignan bei Lyon — Ihr Material wird im SOPARA-Infrarot-Labor an realen Substraten validiert: Wellenlänge, Leistungsdichte und Prozessparameter. Konkrete Ergebnisse vor der Investitionsentscheidung — keine Theorie, keine Annahmen.

Systemkompetenz von der Komponente bis zur Turn-Key-Anlage — Nicht nur IR-Lampen. SOPARA liefert vollständige thermische Prozesslösungen: Lampen, Reflektoren, Schutzglas, IR-Felder, Leistungsregelung, Schaltschränke und Prozesssteuerung. Ein Ansprechpartner für den gesamten thermischen Prozess. Made in France, ISO 9001:2015 zertifiziert, 5 % des Umsatzes in F&E.

Häufige Fragen

Was ist ein IR-Trockner für Beschichtung und Laminierung? — Ein schlüsselfertiger Infrarot-Trocknungsofen, der speziell für Beschichtungs- und Laminierlinien konzipiert wird. SOPARA liefert die komplette Einheit — IR-Lampen, Reflektoren, Gehäuse, Steuerung und Schaltschrank.

Für welche Beschichtungen eignet sich der TD-IR? — Wasserbasierte und lösemittelbasierte Beschichtungen, Klebstoffe, Lacke und Primer auf Folien, Papier, Vliesstoffen und technischen Textilien.

Wie wird der TD-IR in die Linie integriert? — SOPARA dimensioniert den Trockner nach den Maßen und Anforderungen der bestehenden oder neuen Linie. Die IR-Technologie erlaubt kompaktere Bauformen als konventionelle Konvektionstrockner.

Kann der TD-IR auch als Upgrade bestehender Trockner eingesetzt werden? — Ja — SOPARA konzipiert IR-Trockner auch als Retrofit-Lösung, um bestehende Trocknungslinien zu modernisieren oder deren Kapazität zu erhöhen.
